国道１７号関連映像システム（和南津トンネル、天納）

　　《各種伝送手段を用いて被災映像の伝送を実施》

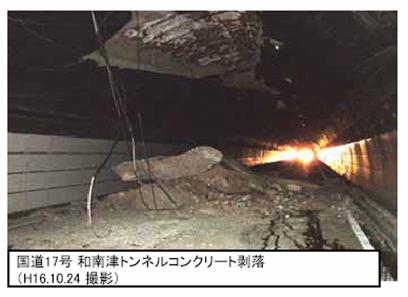

一般国道１７号川口町大字野田地内（256.6〜257.4kp）の和南津トンネル（延長３００ｍ）において、トンネル上部の巻立てコンクリートがはく離し、それがトンネル内の路面に崩落し車道をふさいだ。

被災した同トンネルは、１０月２３日午後７時から全面通行止めに入ったため、現場状況の把握並びに応急復旧を支援するため、トンネル坑口に照明車（２ｋｗ×４）と衛星通信車各１台が出動した。

この応急復旧工事は２６日の１６時から最速工程で懸命な作業が昼夜を徹し行われ、１１月２日午後４時ごろ片側通行ながら供用を開始することとなった。

概要

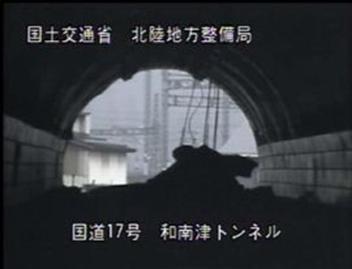

衛星通信車（高感度カメラ携行）は、２４日１４時に和南津トンネル坑口の湯沢側に到着し、直ちに内部の崩落現場の様子を、北陸地方整備局や他機関への配信を実施。

この対応は２６日１８時まで実施し、その後のトンネル状況の監視は「八郎場CCTVカメラ（仮設）」を使用し、光ケーブルを経由する方法に変更され継続し映像伝送を行っている。





映像伝送

法面の１段目に単管パイプにてカメラ架台を製作し、CCTVカメラ（１心型高速タイプ）を設置し、光ケーブル（ＳＭ２Ｃ）、電源ケーブル（ＣＶ８ｍｍ２−３Ｃ）をころがしで配線したうえで構成している。

光ケーブルは、既設情報ボックス用ハンドホールより入線し、情報ボックスの予備管路を経由した上で、和南津トンネル局舎内の光成端箱にて事務所向け光ケーブルとの接続を行った。

　なお、衛星通信車は２８日１４時まで運用を行い、その後に撤収している。

　予備カメラでの運用は11月5日現在継続している。

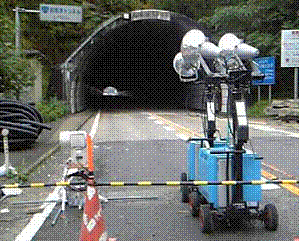

衛星通信車設営状況

（湯沢側）

カメラ、投光器設置状況

（湯沢側）

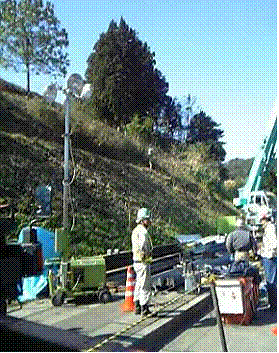

２６日２０時からは、反対側の抗口となる小出側に衛星通信車を移動し、プロテクタ制作現場の様子を高感度カメラで映し、映像伝送を行った。

 　

衛星通信車設営状況

（小出側）

CCTVカメラ設置

予備CCTVカメラ設営状況

（小出側）

天納町

　国道17号では、川口町天納において道路崩壊が確認されたため、Ku-satを派遣し被害状況の確認を行うと共に、その後の応急復旧状況の把握、交通開放後における施設状況の監視を継続的に実施している。

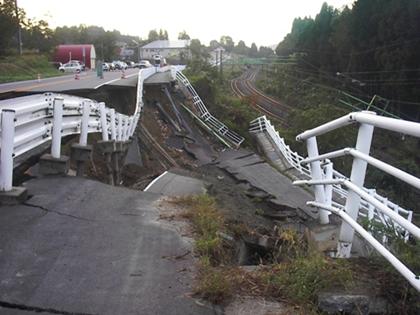

川口町天納　国道17号被害状況

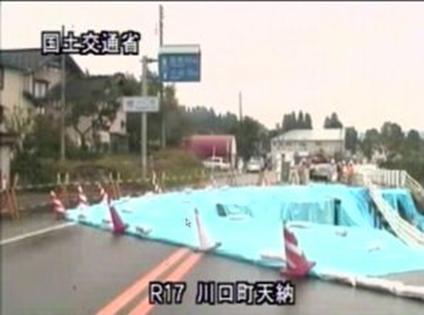

応急復旧後

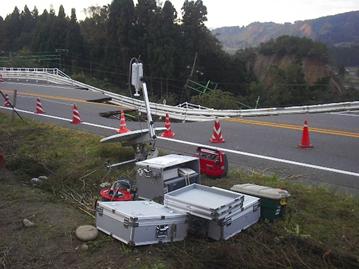

川口町天納におけるKu-sat設置状況

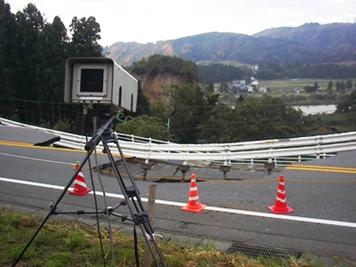

カメラ設置状況

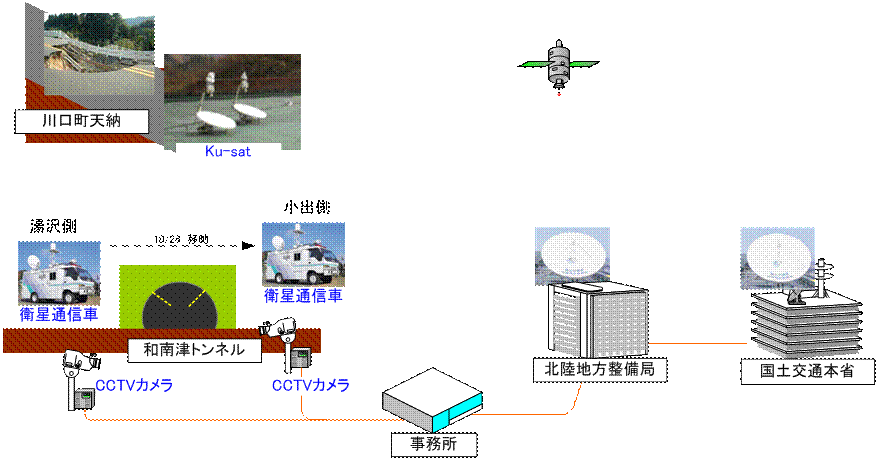

画像伝送系統図

光ファイバー

通信衛星
