| 新潟・福島豪雨災害の状況についてのシミュレーション動画等資料 | |||
| No. | 分類 | タイトル | 説明 |
| 1 | 洪 水 氾 濫 流 概 要 |
雨量と河川水位縦断変化 | 刈谷田川流域における時間雨量と河川水位縦断変化の関係 |

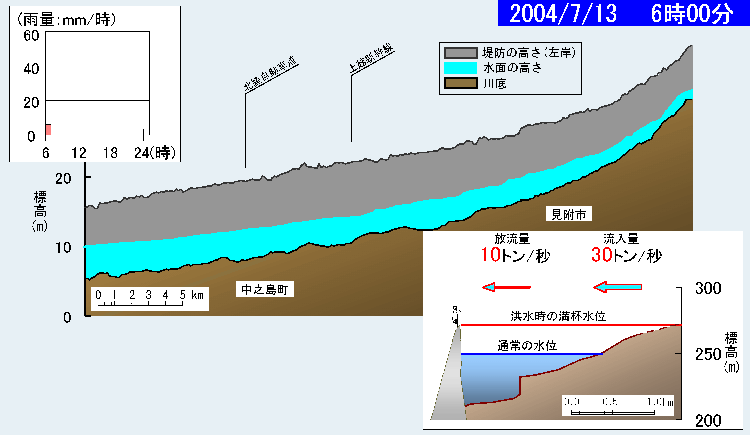

| 2 | ダム洪水調節状況と河川水位 縦断変化 |
刈谷田川ダム調節状況と河川水位縦断変化の関係 | |
| 3 | 越流から破堤までの時間 | 昭和58年千曲川の柏尾地先での破堤状況と実験による越流水が堤体に及ぼすせん断力。柏尾地先の事例では越流してから破堤するまでの時間が10分程度だった。 | |
| 4 | 破堤形態 | 資料No.3と同じ。堤防を越流した場合、堤防裏に大きなせん断力が作用することにより侵食が始まり破堤する。 | |

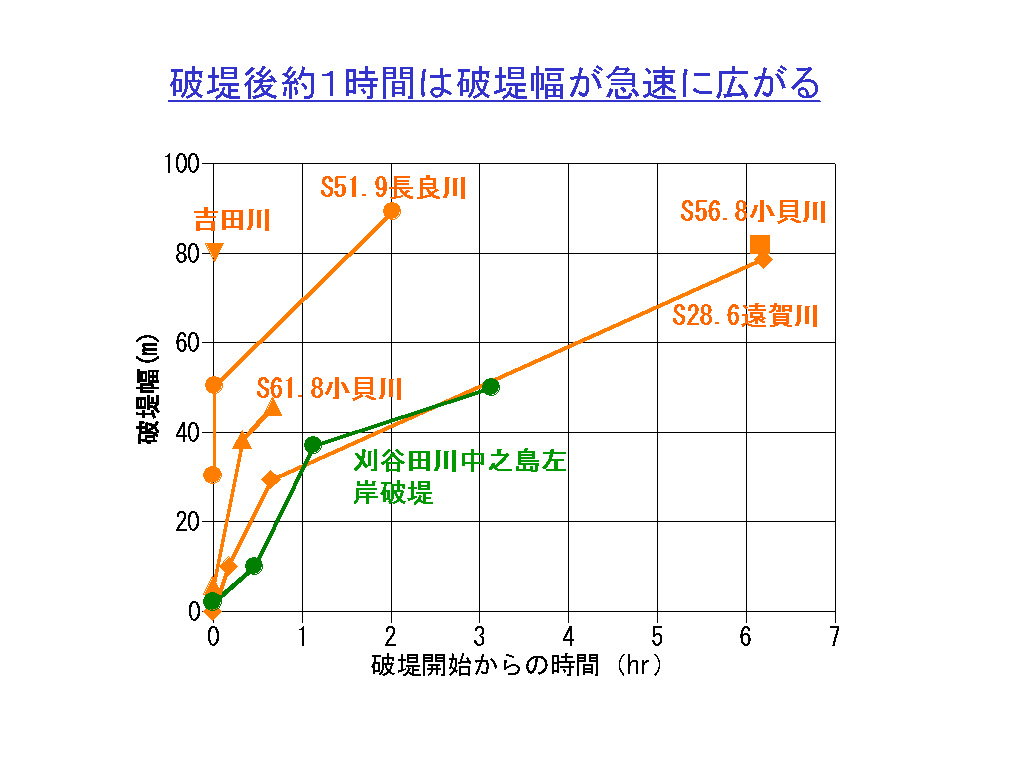

| 5 | 破堤幅の拡大 | 破堤幅の時間的な拡幅に関する証言データ。破堤後1時間は破堤幅が急速に進行する傾向がある。 | |

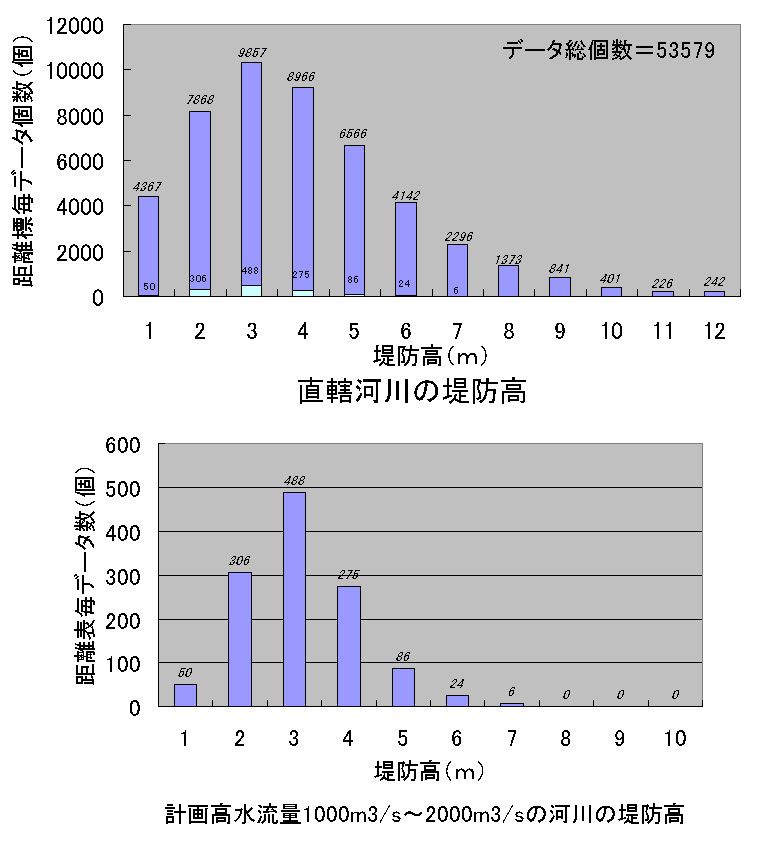

| 6 | 堤防高集計データ | 直轄区間における距離標毎の堤防高集計データ | |
| 7 | 地面の高さと河川水位の関係 | 刈谷田川の水位と地面の高さの関係 | |

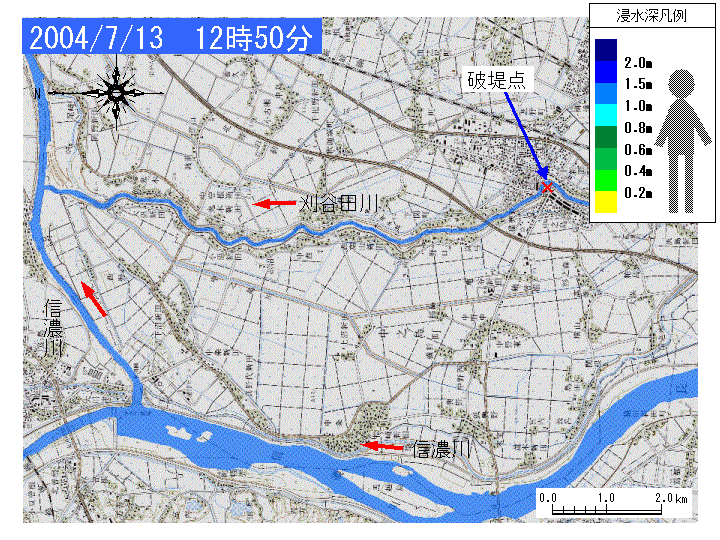

| 8 | 浸水深分布の時間変化 | 刈谷田川中之島破堤点からの氾濫流により浸水したエリアにおける浸水深分布時間変化 | |

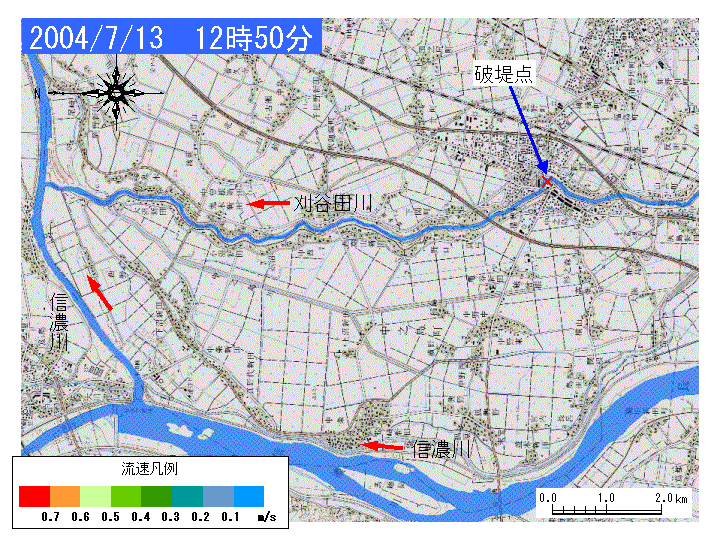

| 9 | 流速分布の時間変化 | 刈谷田川中之島破堤点からの氾濫流により浸水したエリアにおける流束分布時間変化 | |
| 10 | 歩行可能分布の時間変化 | 刈谷田川中之島破堤点からの氾濫流により浸水したエリアにおける歩行可能分布時間変化 | |
| 11 | 家 屋 流 失 を と も な う 氾 濫 流 |
浸水深時間変化 | 7/13の12:45( 破堤時間は12:52 ）〜18:00の破堤部付近の浸水深平面分布の時間変化。家屋流失後はその位置に浸水深の値が入る。 |
| 12 | 流速ベクトル時間変化 | 7/13の12:45( 破堤時間は12:52 ）〜18:00の破堤部付近の平面流速ベクトルの時間変化。家屋流失後はその位置に流速ﾍﾞｸﾄﾙが入る。 | |

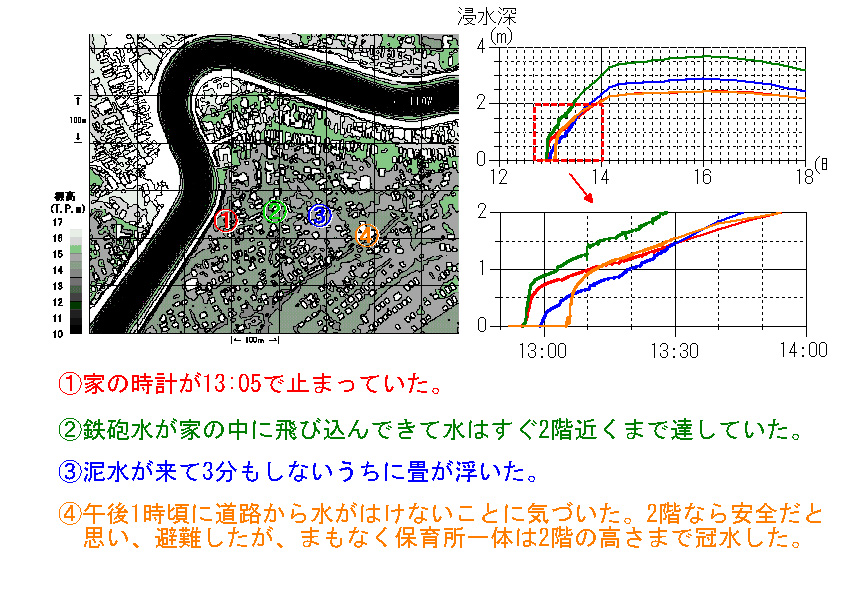

| 13 | 破堤後氾濫流目撃証言と 浸水深時間変化 |
破堤直後の氾濫流目撃情報・目撃場所と計算による浸水深の時間変化 | |
| 14 | 逃げ遅れた人の家と 歩行不可能時間 |
逃げ遅れた人の家（一部）と流速と水深により判定した歩行困難となる時間の平面分布図 | |

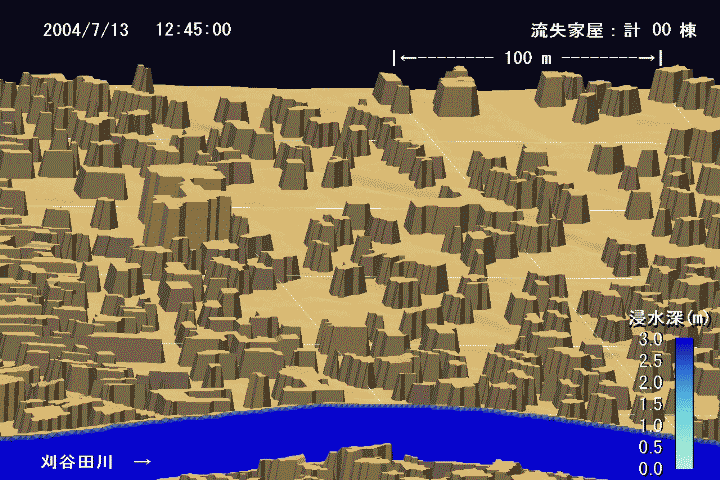

| 15 | 浸水深･水位と家屋流失 | 破堤氾濫流による水位と流失家屋に視点をおいた浸水深と水位の鳥瞰図動画 （7/13 12:45〜14:00、破堤時間は12:52 ） | |

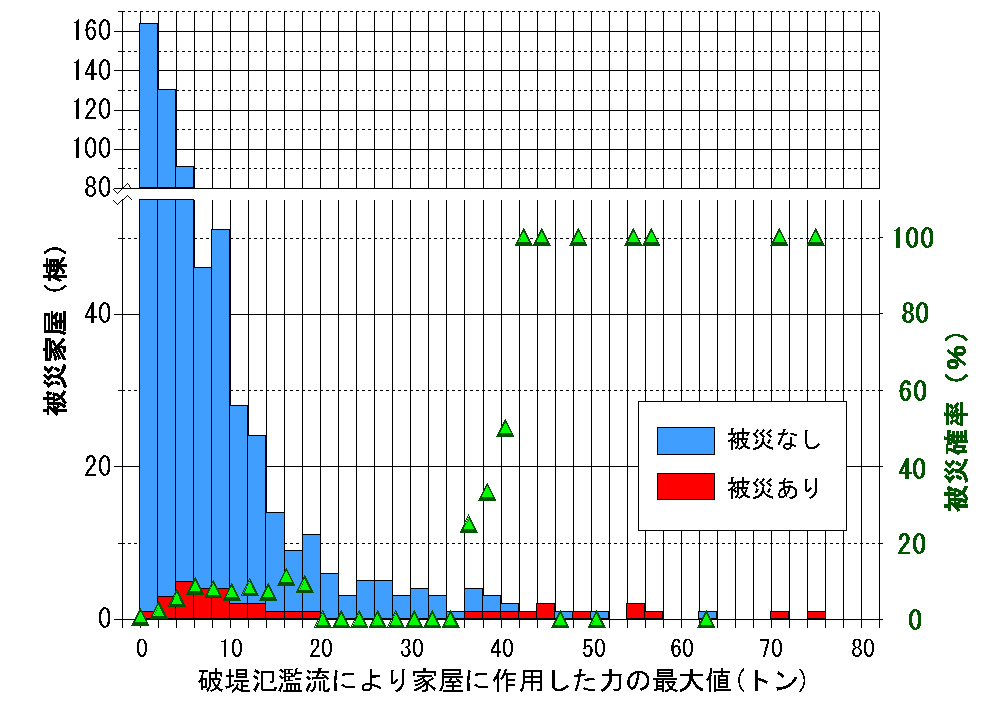

| 16 | 家屋に作用する流体力と 被災状況 |
家屋に作用する流体力の計算結果と被災状況の統計分布 | |
| 17 | 家屋に作用する流体力 | 氾濫流により各家屋に作用した最大の流体力の面的な分布 | |
| PCの環境により正常に動作しない場合があります。 | |||
|
