構成概要
| 構成品詳細

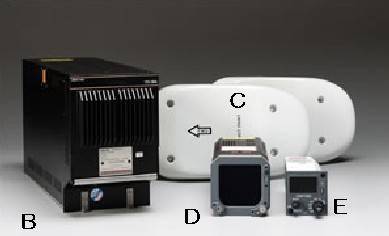

各システムの構成品詳細は以下のとおりです。 KTA910TCAS及びKTA810TAS |
 |
| 型式 | 品名 | サイズ(cm) W x D x H | 重量(kg) | |
| A | KTA910 | TCASプロセッサ | 11.93×35.12×17.7 | 8.75 |
| B | KTA810 | TASプロセッサ | 同上 | 同上 |
| C | KA815 | ディレクショナルアンテナ（上下2個） | 8.9×15.1×6.8 | 0.42 |
| D | IVA81D | 3インチ指示器 | 8.2×25.1×8.2 | 1.40 |
| E | CP66B | TCAS/TAS制御器 | 12.5×13.5×14.5 | 0.59 |
| F | KMD540 | 多機能制御・表示器4インチ | 16.0×35.1×10.0 | 2.5 |
| G | KMD250 | 多機能制御・表示器3インチ | 16.0×35.1×7.5 | 2.4 |
  | ||||
|

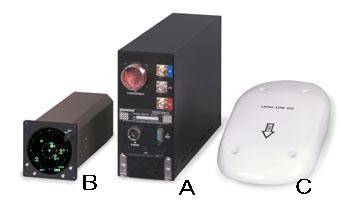

| SKYWATCH(TAS) |
|
| 型式 | 品名 | サイズ(cm) W x D x H | 重量(kg) | |
| A | RC497 | レシーバー/トランスミッター | 19.36×9.04×31.9 | 4.06 |
| B | 3インチコントロールディスプレイ | 7.62ATI×20.9 | 1.03 | |
| C | NY-164 | L-Band 指向性アンテナ | 3.6×15.8×27.9 | 1 |
 | ||||
|

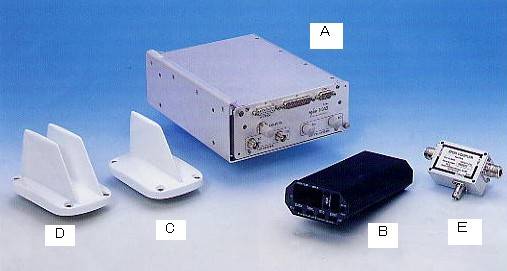

| Ryan TCAD 9900BX及び9900B |
|
| 型式 | 品名 | サイズ(cm) W x D x H | 重量(kg) | |
| A | プロセッサ | 18.4×23.7×7.9 | 2.89(9900B) 3.10(9900BX) | |
| B | ディスプレイ | 8.3×17.2×3.9 | 0.45 | |
| C | アンテナ（上） | 8.3×13.1×7.0 | 0.298 | |
| D | アンテナ（下） | 8.3×13.1×7.0 | 0.340 | |
| E | トランスポンダカプラ | 6.9×4.6×2.7 | 0.23 | |
 | ||||
|

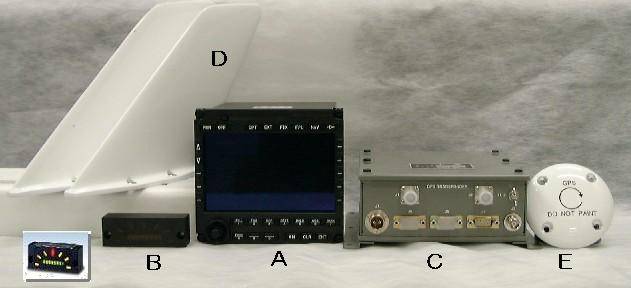

| 古野電気GPSデータリンクシステム |
|
| 型式 | 品名 | サイズ(cm) W x D x H | 重量(kg) | |
| A | DMS-910-1024A | 機上表示器 | 14.5×18.1×13.3 | 2.8 |
| B | DMS-930 | 地形方向表示器 | 8.29×2.53×2.93 | 0.2 |
| C | CUY-10000 | GPSトランスポンダー | 19.4×20.4×7.4 | 2.0 |
| D | S65-1227 | 機上データリンクアンテナ | 5.1×19.6×19.6 | 0.8 |
| E | S67-1575-39 | GPSアンテナ | 9.0×9.0×2.0 | 0.12 |
 | ||||
|
