ここまででPLATEAU VIEW 1.1が動きました。ここからバリアフリールート情報に関する機能を追加します。まずは、「歩行ルート情報の変換と配信」の機能を追加します。

【目次】

19.4　  歩行ルート情報の変換と配信

　19.4.1　 GeoServerによる配信

　19.4.2　 シェープファイルをPostgreSQLに取り込む

　19.4.3　 ルートのスコア付けをする

　19.4.4　 GeoServerで配信する

　19.4.5　PLATEAU VIEW 1.1で参照できるようにする

19.4 _ 歩行ルート情報の変換と配信

PLATEAU VIEW 1.1が動いたところで、機能を追加していきます。まずは、歩行ルート情報を重ねられるようにします。

19.4.1 _ GeoServerによる配信

PLATEAU VIEW 1.1は、TerriaJSをベースとしたプログラムであり、データカタログとしてWMS（Web Map Service）プロトコルで配信されるデータを読み込めます。そのほか主に搭載可能なデータ形式は表19-3に記載のとおりです。詳細はTerriaJSの下記公式ドキュメントを確認してください。

【TerriaJS―Catalog Items】

https://docs.terria.io/guide/connecting-to-data/catalog-items/

■シェープファイル形式をWMSプロトコルで配信する

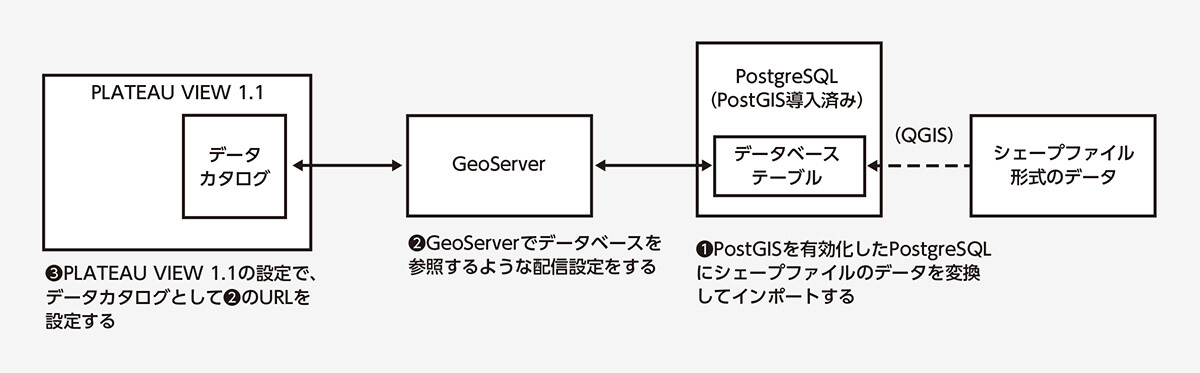

GeoServerは、WMSプロトコルに対応したWebマップサービスソフトウェアです。

GeoServerは、データベースソフトウェアのPostgreSQLと連動し、データベースに登録した地理空間情報をWMSプロトコルで配信できます。この際、PostgreSQLには、GIS機能を追加する「PostGIS」モジュールを追加しておく必要があります。

このトピックで配布しているファイルには、広島市の歩行空間ネットワークデータをシェープファイル形式（.shp）として提供しています。このファイルをQGISで開き、（PostGISをあらかじめ追加しておいた）PostgreSQLに、データベースのテーブルとしてインポートします。こうすることでシェープファイル形式のデータをGeoServerで配信できます。

PLATEAU VIEW 1.1の設定ファイルを変更して、GeoServerのURLを選べるようにすれば、データカタログからそれを参照して利用できるようになります（図19-15）。

■ルートのスコア付け

このチュートリアルでは、取り込んだシェープファイル形式のデータを、そのまま配信するのではなく、さらにもうひとつ加工を加えます。その理由は、「健常者向け」「車いす利用者向け」「高齢者・乳幼児連れ向け」「視覚障害者向け」といった条件を指定したルート探索ができるようにするためです。

もともとの歩行空間ネットワークのデータには、「段差」「幅員」「エレベータの有無」「歩行者向け信号機の有無」「点字ブロックの有無」などが情報として入っていますが、どのルートが健常者向けで、どのルートが車いす利用者向けなのかが指定されているわけではありません。こうしたデータから、例えば車いす利用者向けのルートを探索するには、できるだけ段差が少なく、幅員の広いルートを選ぶプログラムを作る必要があります。

最適なルートを選ぶプログラムのコードは後述しますが、今回はインポートしたデータを元に、それぞれのルートに対して「車いす利用者向け」「高齢者・乳幼児向け」「視覚障害者向け」の3種類のコストのフィールドを追加し、事前にこれを計算しておき、最もコストの値が小さいものを選ぶというアルゴリズムを使うことにします。

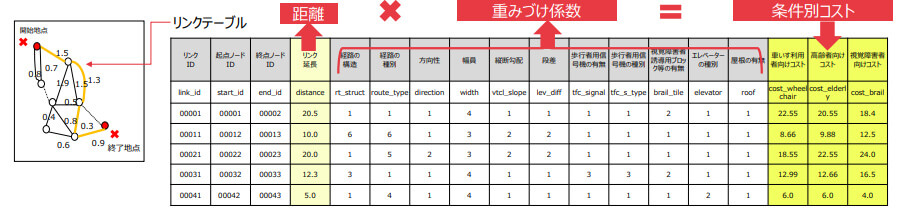

具体的には、次の3つのフィールドを追加します。これらのフィールドは、距離に応じた値を基準とし、検索条件ごとに係数を変化させます。例えば、視覚障害者向けのコストでは、点字ブロックがない経路は選ばれにくいように係数を大きくしたり、逆に、視覚障害者向け信号機が設置されている経路は選ばれやすいよう係数を小さくしたりします。

19.4.2 _ シェープファイルをPostgreSQLに取り込む

まずは、QGISを使って、シェープファイル形式のデータを（PostGISを有効にした）PostgreSQLに取り込むところからはじめていきます。

【手順】シェープファイルをPostgreSQLに取り込む

［1］QGISで新規プロジェクトを作成する

QGISを起動して、新規プロジェクトを作成します。

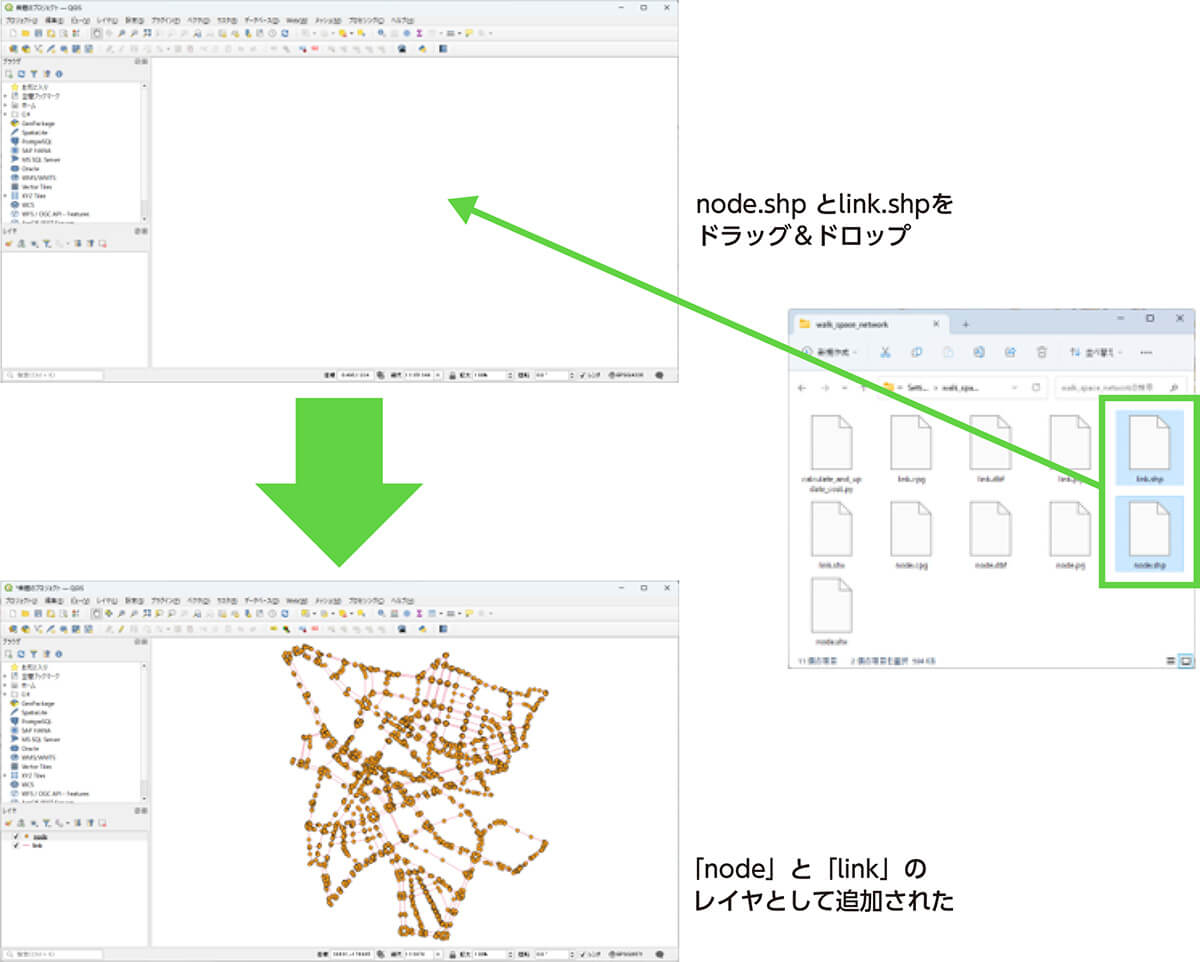

［2］ノード情報とリンク情報の2種類をレイヤとして追加する

本トピックで配布しているファイルのSettings/walk_space_networkフォルダに、2種類のシェープファイル形式のファイルがあります。ひとつは点を示すノード情報、もうひとつは点と点とをつなぐ経路を示すリンク情報です。前者はnode.shp、後者はlink.shpです。
この2つのファイルをQGISにドラッグ＆ドロップします。すると、レイヤとして追加されます。

［3］PostgreSQLに接続する

追加したレイヤを、PostgreSQLのデータベースにインポートしていきます。そのためにまず、PostgreSQLに接続します。

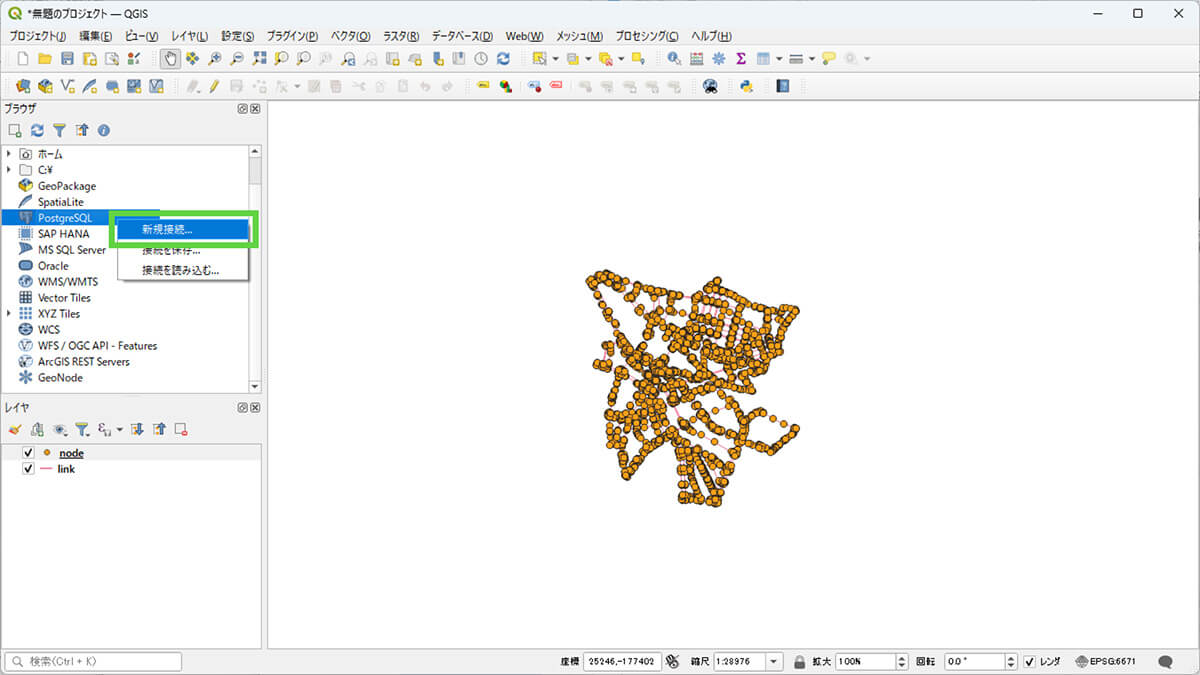

［ブラウザ］ウィンドウの［PostgreSQL］を右クリックし、［新規接続］を選択します（図19-18）。

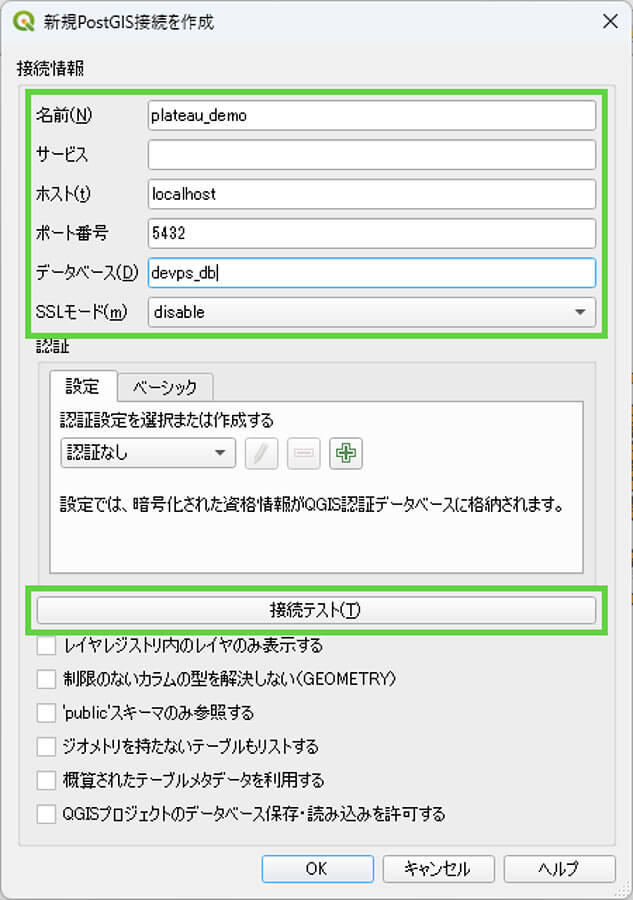

ダイアログボックスが表示されたら、PostgreSQLへの接続情報を入力します。すでに、コラム「DockerコンテナのPostgreSQL情報」に記載したとおり、DockerコンテナではPostgreSQLが動作しているので、それに接続するため、次のように入力します。

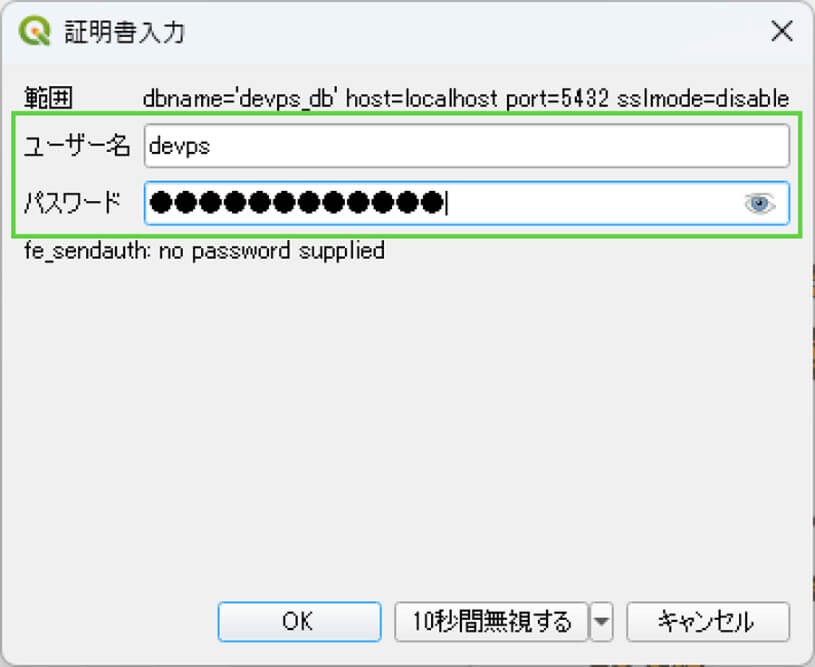

上記の情報を入力したら、［接続テスト］をクリックします。ユーザー名とパスワードが求められたら、次のように入力します（これはDockerコンテナに設定されている情報です）。

入力したら、［OK］をクリックして確認します。正常に接続できれば、図19-19の画面に戻るので、さらに［OK］をクリックして、接続設定のダイアログボックスを閉じます。

［4］レイヤをインポートする

手順［3］で接続したplateau_demoのデータベース接続を使って、そのデータベースにレイヤをインポートします。

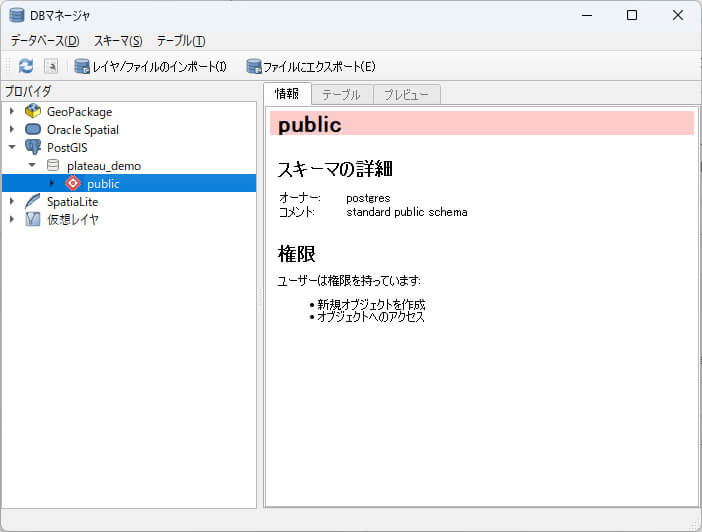

［データベース］メニューから［DBプロバイダ］を選択します。DBマネージャが起動したら、［プロバイダ］から［PostGIS］―［plateau_demo］（これは手順［3］で設定した名前であるため、別の名前を設定したときは、その名前が表示されます）―［public］をクリックして選択し、［レイヤ/ファイルのインポート］をクリックします。

インポート画面が表示されたら、「node」と「link」のそれぞれを、次のようにインポートします。

①nodeレイヤのインポート

まずは、nodeレイヤをインポートします（図19-22）。次のように入力し、［OK］をクリックします。
インポートが完了すると、画面が閉じ、DBマネージャーの画面に戻ります。

②linkのインポート

同様に、DBマネージャで［PostGIS］―［plateau_demo］―［public］をクリックして選択し、［レイヤ/ファイルのインポート］をクリックして、インポートします。

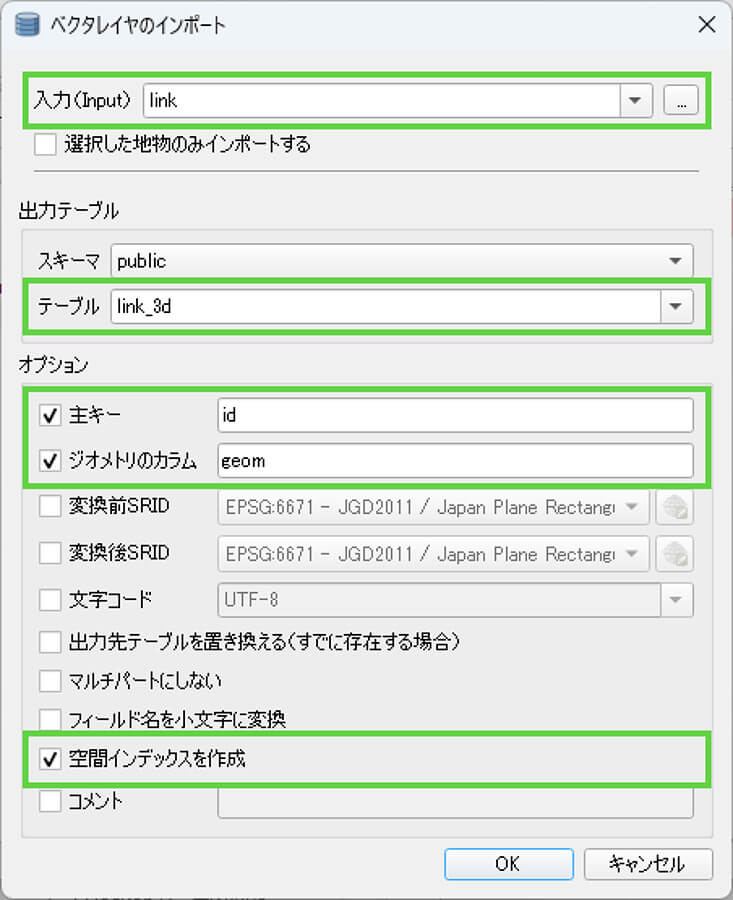

今度は、次のようにして、linkレイヤをインポートします（図19-23）。

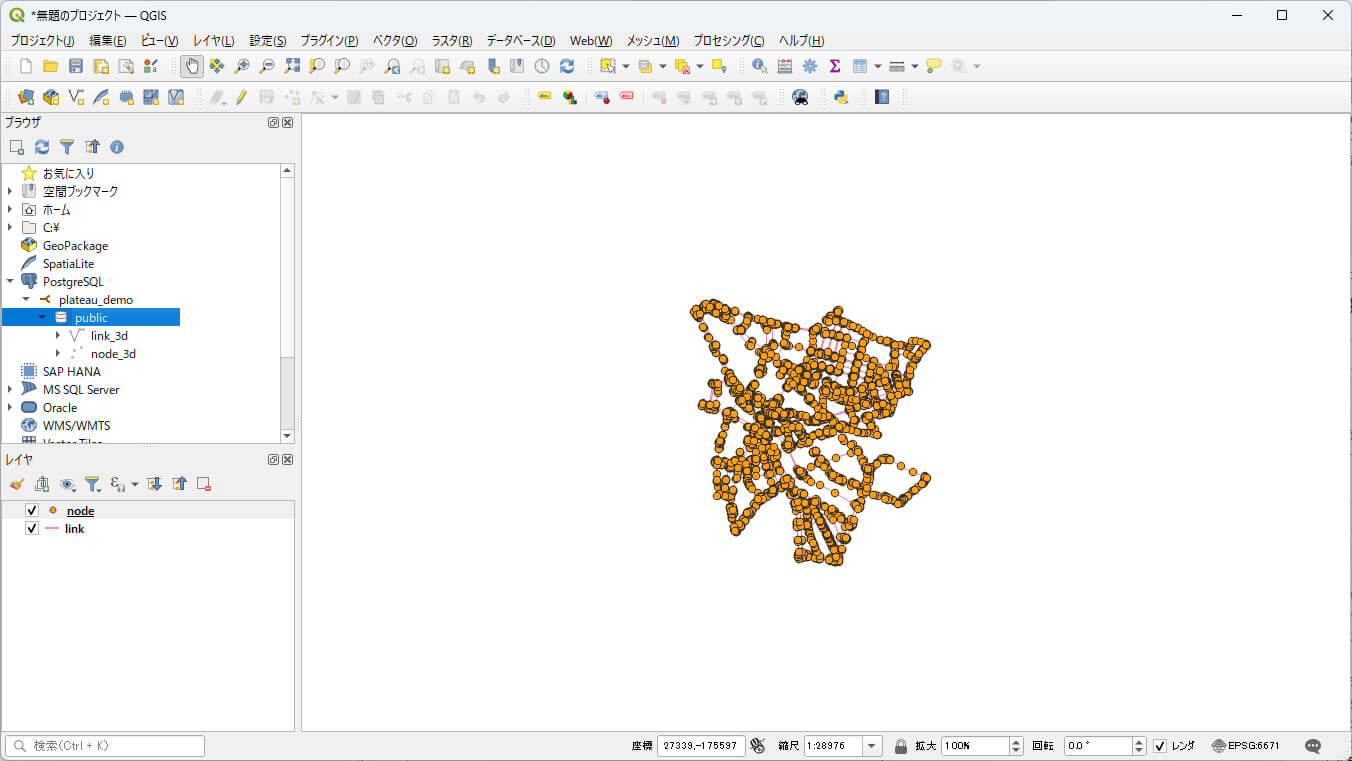

［5］インポートの結果を確認する

［ブラウザ］ウィンドウで、［PostgreSQL］―［plateau_demo］の下に、「node_3d」と「link_3d」が作られたことを確認します（図19-24）。

19.4.3 _ ルートのスコア付けをする

続いて、いまインポートしたlink_3dに、条件に基づくルート検索ができるよう、スコア付けのカラムを追加し、そのカラムにコストを設定していきます。

■スコア付けのカラムの追加

次の手順で操作し、link_3dに、次の3つのカラムを追加します。

［手順］スコア付けのカラムをlink_3dテーブルに追加する

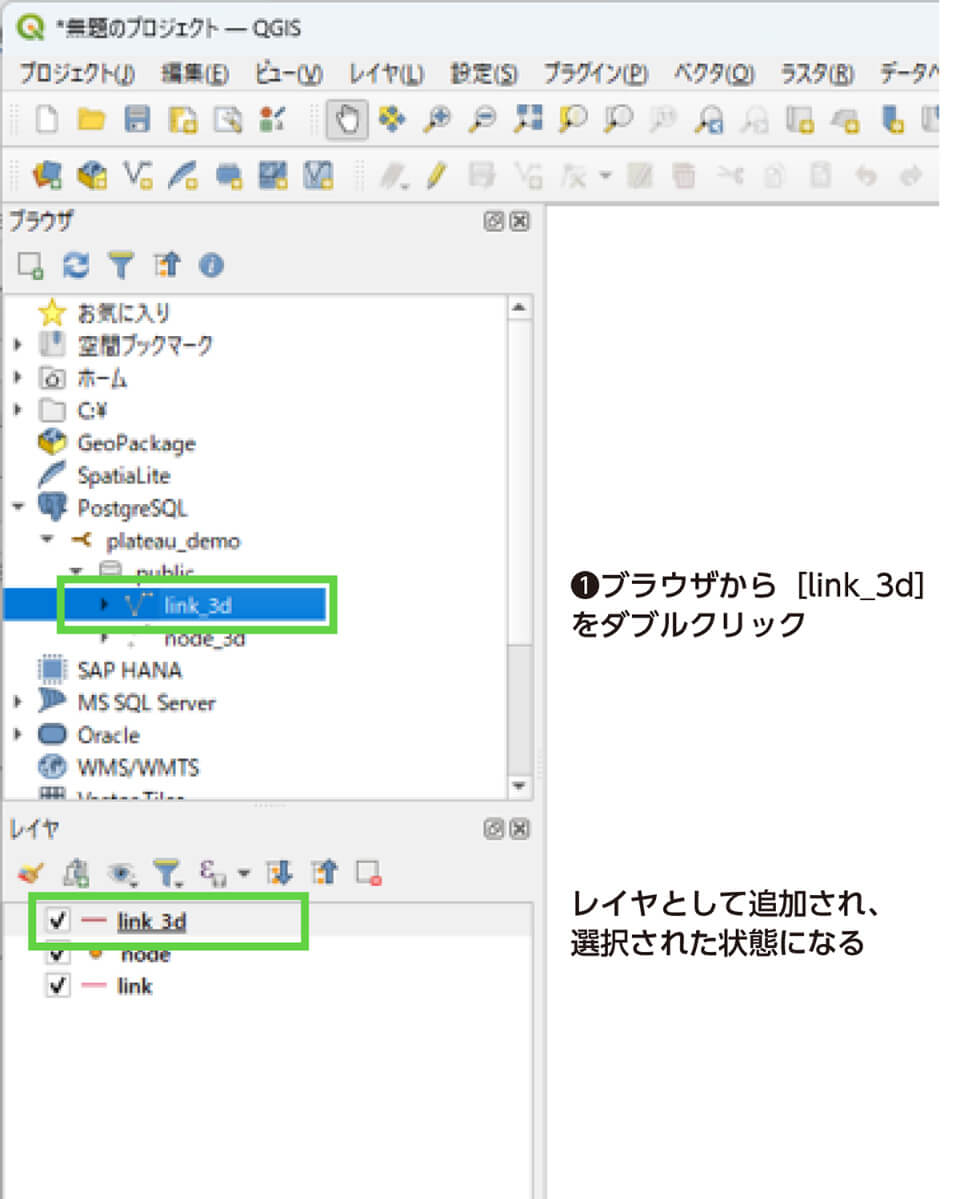

［1］レイヤに追加する

［ブラウザ］の［PostgreSQL］―［plateau_demo］から［link_3d］をダブルクリックします。すると、レイヤとして追加され、そのレイヤが選択された状態となります。

［2］新規フィールドを追加する

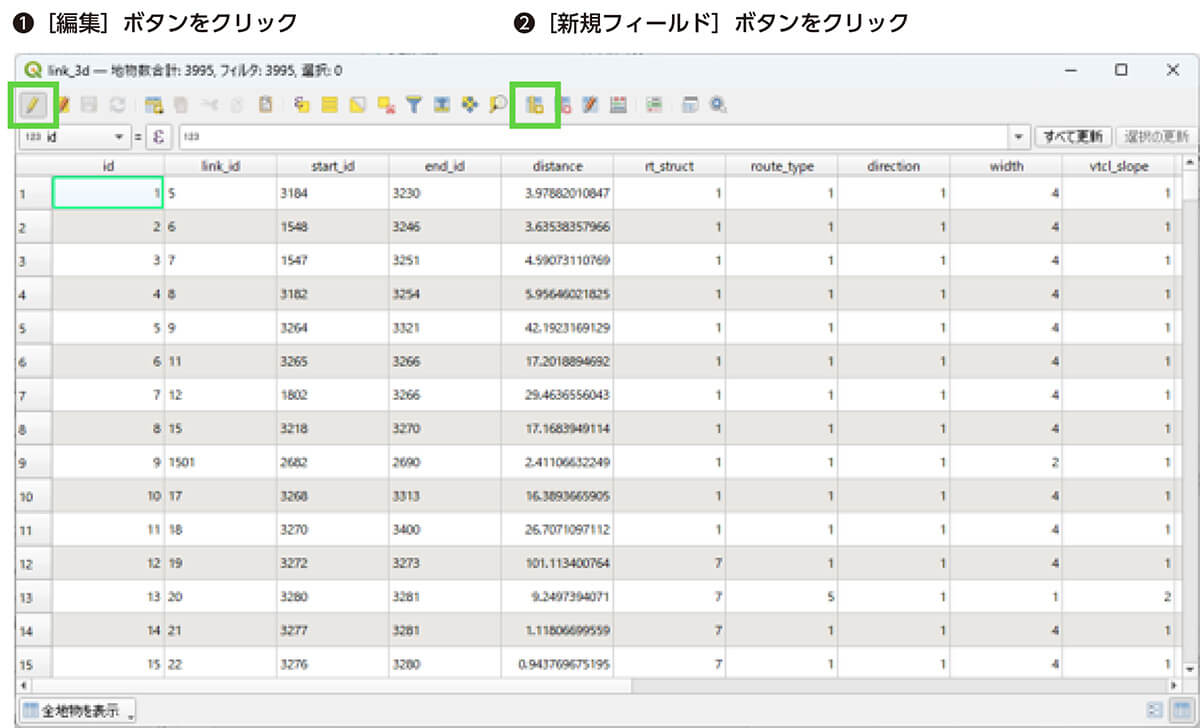

［F6］キーを押下します。属性テーブルが開いたら、一番左の［編集］ボタンをクリックして、編集可能な状態に切り替えます。そして［新規フィールド］をクリックします。

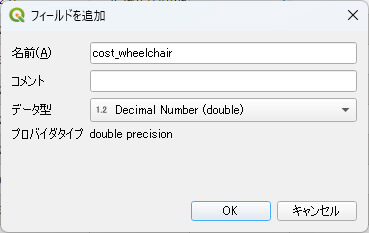

新規フィールドの画面が表示されたら、表19-3に示したフィールドを入力します。この操作を繰り返し、「cost_elderly」と「cost_brail」も、同様に追加します。

［3］保存する

一番左の［編集］ボタンを、もう一度クリックすると、保存するか確認されるので、［保存］をクリックします。保存したら、属性テーブルを閉じてください。

■コストを計算する

次に、追加した「cost_wheelchair」「cost_elderly」「cost_brail」に、それぞれ「車いす利用者向け経路探索用コスト」「高齢者・乳幼児向け経路探索用コスト」「視覚障害者向け経路探索用コスト」を計算して代入します。

そのためのPythonで書かれたプログラムを、Settings¥walk_space_network¥calculate_and_update_cost.pyとして提供しています。このプログラムを実行することで、link_3dテーブルにアクセスして、計算値を設定します。

Windowsには、あらかじめPythonのプログラム実行環境であるAnacondaがインストールされていることを前提とし、次の手順で実行します。

【手順】コストを計算する

［1］PostgreSQLへの接続情報を変更する

「calculate_and_update_cost.py」をテキストエディタで開き、PostgreSQLへの接続情報を調整します。

227行目あたりにあり、下記の内容になっているので、必要に応じて変更します（提供しているDockerコンテナに接続する場合は、変更の必要はありません）。

os.environ['RDS_HOST'] = 'localhost'
os.environ['RDS_PORT'] = '5432'
os.environ['RDS_DBNAME'] = 'devps_db'
os.environ['RDS_USER'] = 'devps'
os.environ['RDS_PASSWORD'] = 'handsonp2023'

［2］Anaconda Promptを起動する

［スタート］メニューから［Anaconda Prompt］を起動します。

［3］仮想環境を作成する

Anaconda Promptで、次のように入力して、仮想環境を作成します（ここではcalculate-envという名前の仮想環境を作成していますが、名前は任意でかまいません）。

conda create -n calculate-env python=3.9

作成した仮想環境に切り替えます。

conda activate calculate-env

［4］psycopg2をインストールする

PythonからPostgreSQLにアクセスするライブラリである「psycopg2」をインストールします。

pip install psycopg2

［5］フォルダの移動

calculate_and_update_cost.pyを配置したフォルダに移動します（「･･･略･･･」の部分は、ご自身の環境に合わせてください）。

cd ･･･略･･･¥Settings¥walk_space_network¥calculate_and_update_cost.py

※上記リスト内、「¥」表記の箇所はフォントの設定によっては半角バックスラッシュとなります。なお、文字コードとしては同じですので、リストからコピーのうえ使っていただいて構いません。

［6］calculate_and_update_cost.pyを実行する

calculate_and_update_cost.pyを実行します。計算中は、Anaconda Promptに、処理の経過が逐次、表示されます。

python calculate_and_update_cost.py

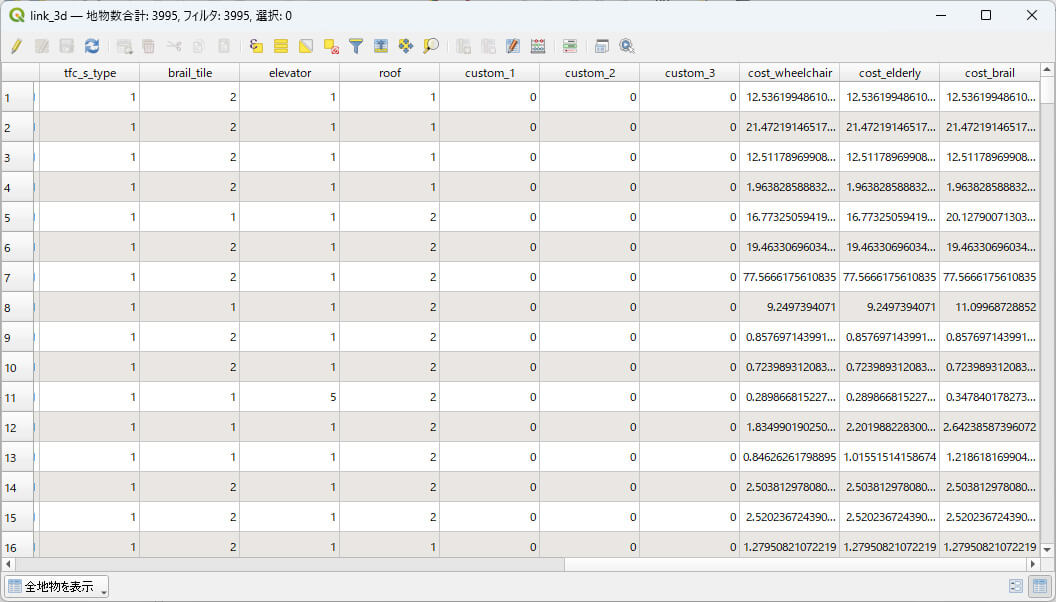

［7］結果を確認する

GISで［レイヤ］から［link_3d］をクリックして選択し、［F6］キーを押して、属性テーブルを開きます。

［更新］をクリックして、再度、データを読み込みます。「cost_wheelchair」「cost_elderly」「cost_brail」のカラムに、計算されたコストが格納されていることを確認します。

19.4.4 _ GeoServerで配信する

以上で、歩行空間ネットワークのデータをPostgreSQLにインポートできました。次に、このインポートしたデータを、GeoServerで配信できるように設定していきます。

■レイヤスタイルをエクスポートする

GeoServerで地理空間情報を配信する際には、その線の色などを「レイヤスタイル」として設定します。

そこであらかじめ、QGISで、レイヤスタイルをエクスポートしておきます。

【手順】レイヤスタイルをエクスポートする

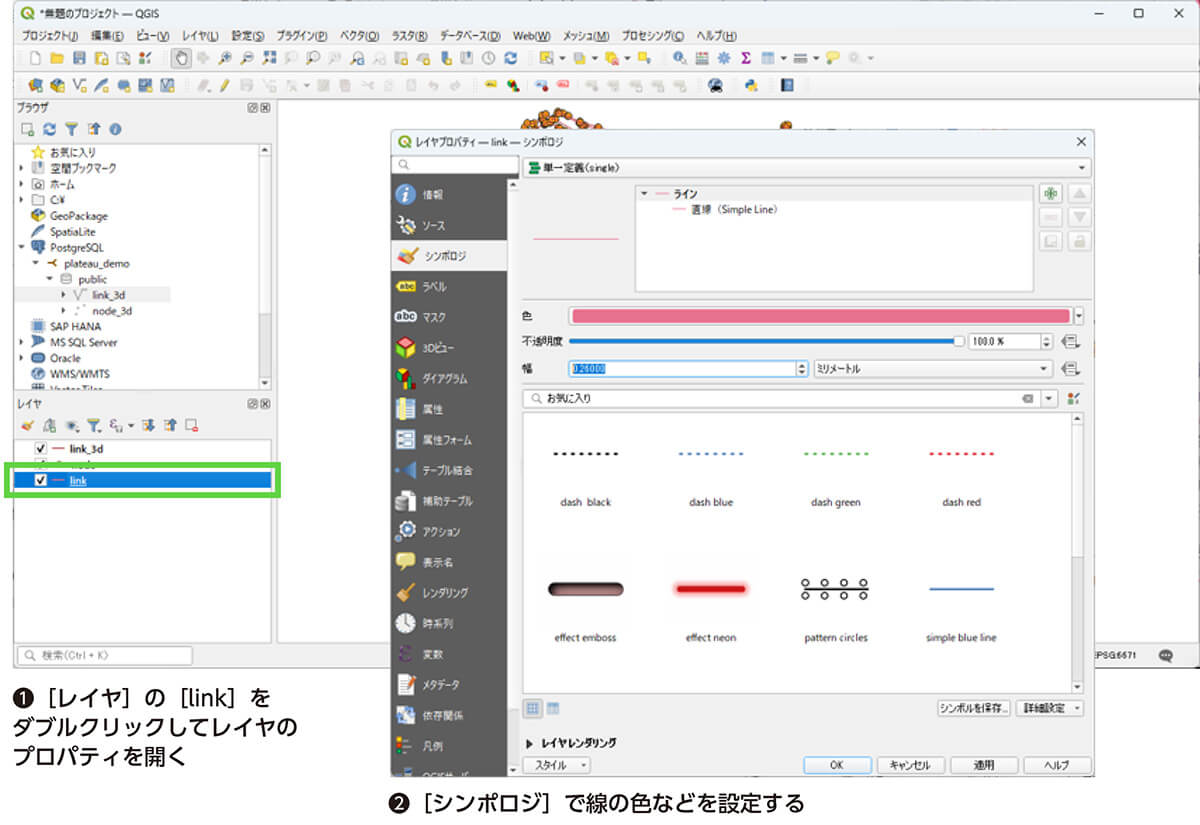

［1］レイヤスタイルを設定する

設定したいレイヤをダブルクリックすると、レイヤスタイルを設定できます。ここでは［レイヤ］から［link］をダブルクリックして、linkレイヤに対してスタイルを設定します（［link_3d］に対して設定してもかまいません）。

［レイヤプロパティ］の［シンポロジ］で、線の色や太さなどを変更できます。ここではデフォルトのままにしておきますが、好みで変更してください。

［2］レイヤスタイルをエクスポートする

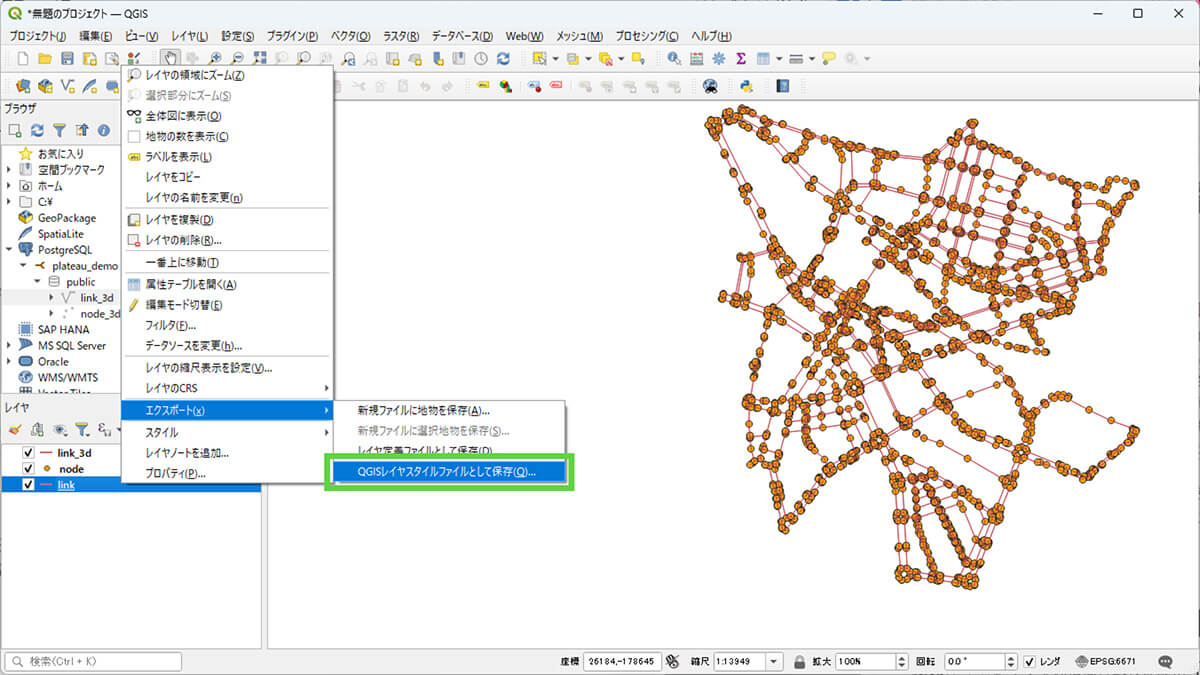

［レイヤ］ウィンドウから［link］を右クリックして、［エクスポート］―［QGISレイヤスタイルファイルとして保存］を選択します。

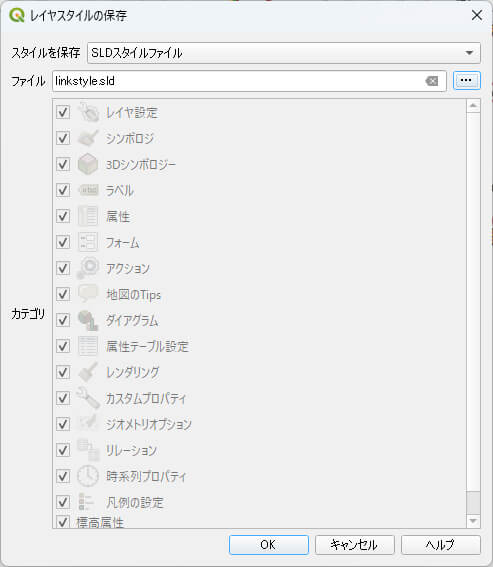

［レイヤスタイルの保存］ダイアログボックスが表示されたら、［スタイルを保持］で［SLDスタイルファイル］を選択します。［ファイル］には、保存するファイル名を選択します。任意名でかまいませんが、ここでは「linkstyle.sld」とします。

■GeoServerで配信設定する

続いて、GeoServerで操作して、配信設定をしていきます。

【手順】GeoServerで配信設定する

［1］GeoServerにログインする

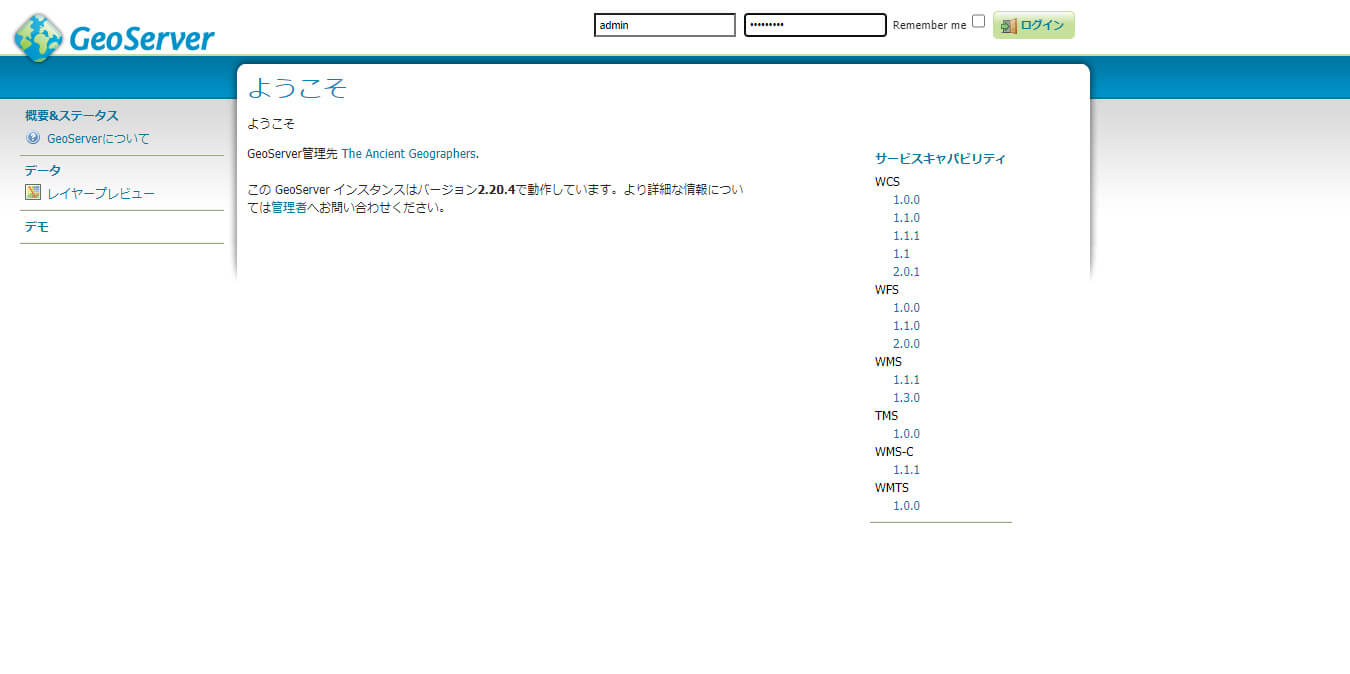

Dockerコンテナで起動しているGeoServerにログインします。ブラウザで、下記のURLにアクセスします。

【GeoServer】

http://localhost:8080/geoserver/

アクセスしたら、右上に「ユーザー名」「パスワード」を入力し、［ログイン］をクリックして、ログインします。Dockerコンテナの管理者は、下記のように設定されているので、このアカウントでログインしてください。

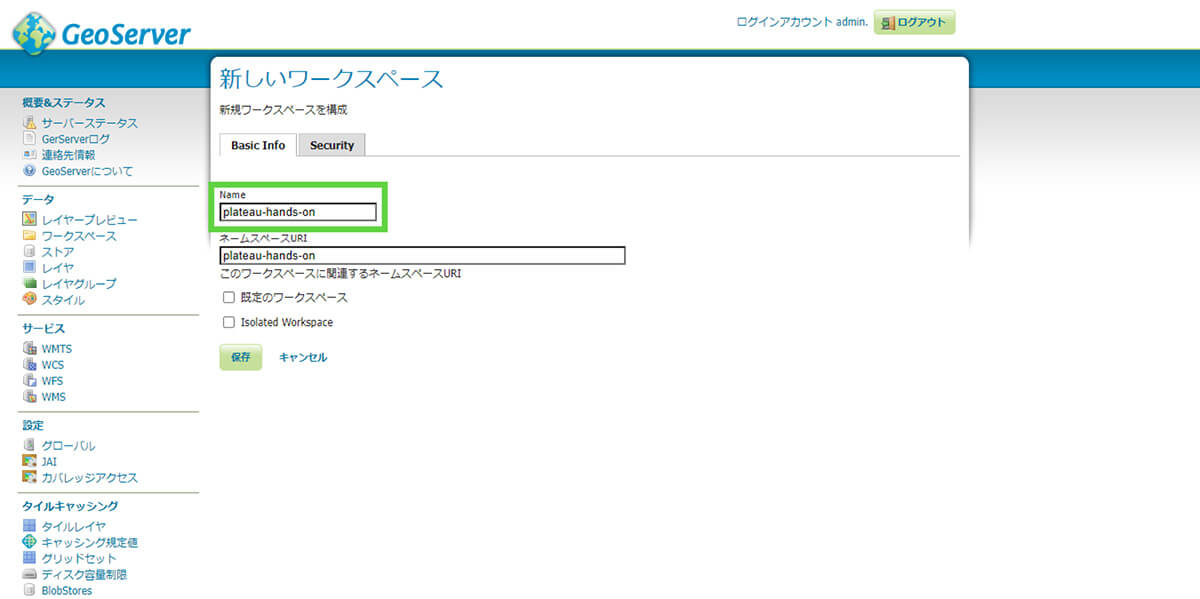

［2］ワークスペースを作る

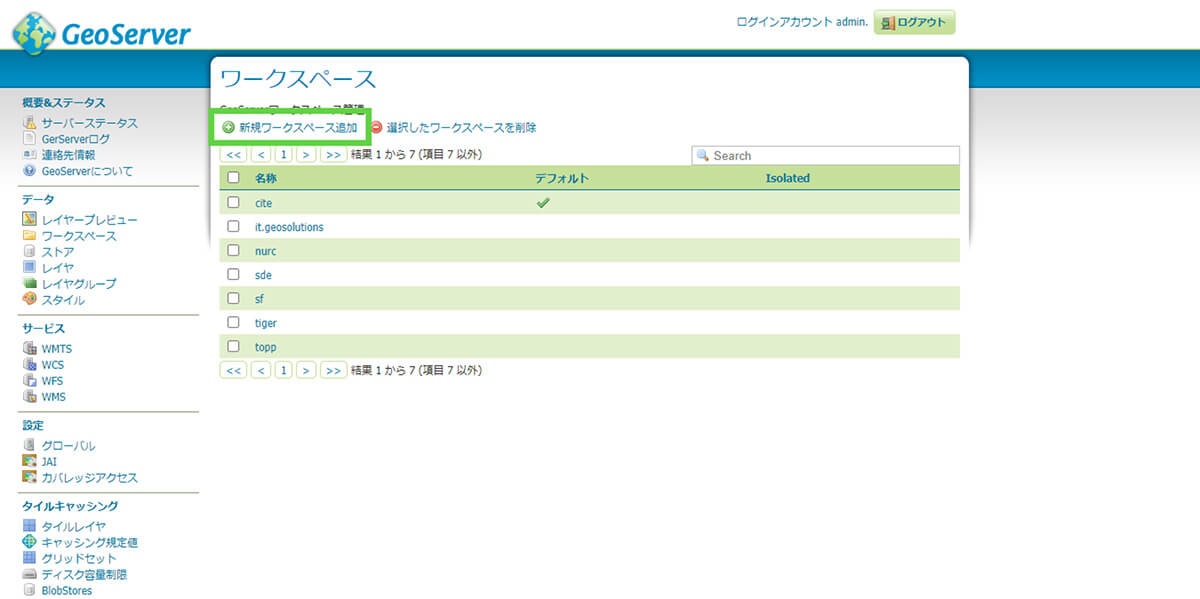

管理者でログインすると、左カラムにGeoServerを操作するメニューが表示されます。［ワークスペース］をクリックしてワークスペースの画面に遷移し、［新規ワークスペース追加］をクリックします。
新規作成画面が表示されたら、「Name」と「ネームスペースURI」を入力します。任意名ですが、ここでは、どちらも「plateau-hands-on」とします。入力したら、［保存］をクリックして保存します。

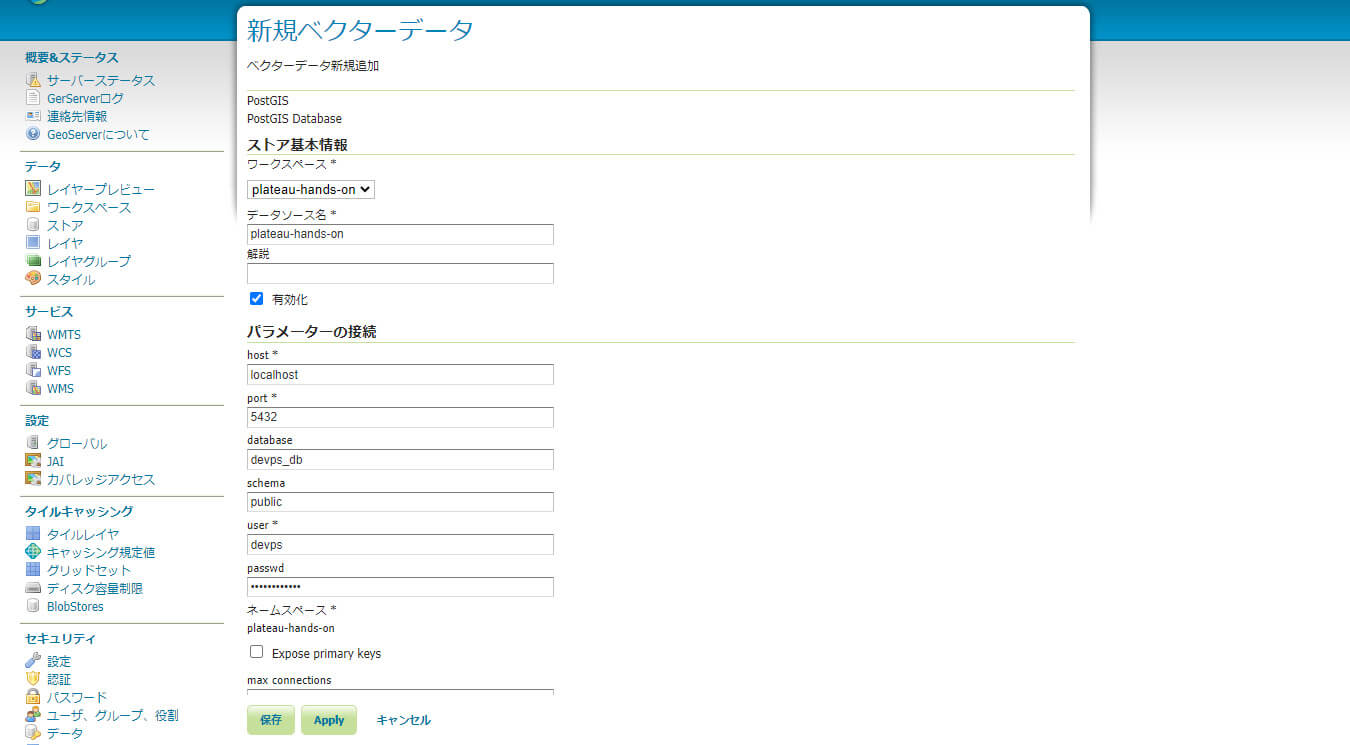

［3］ストアを作成する

画面左のメニューから［ストア］をクリックします。ストアを操作する画面が表示されたら、［ストア新規追加］をクリックして、ストアを新規作成します。

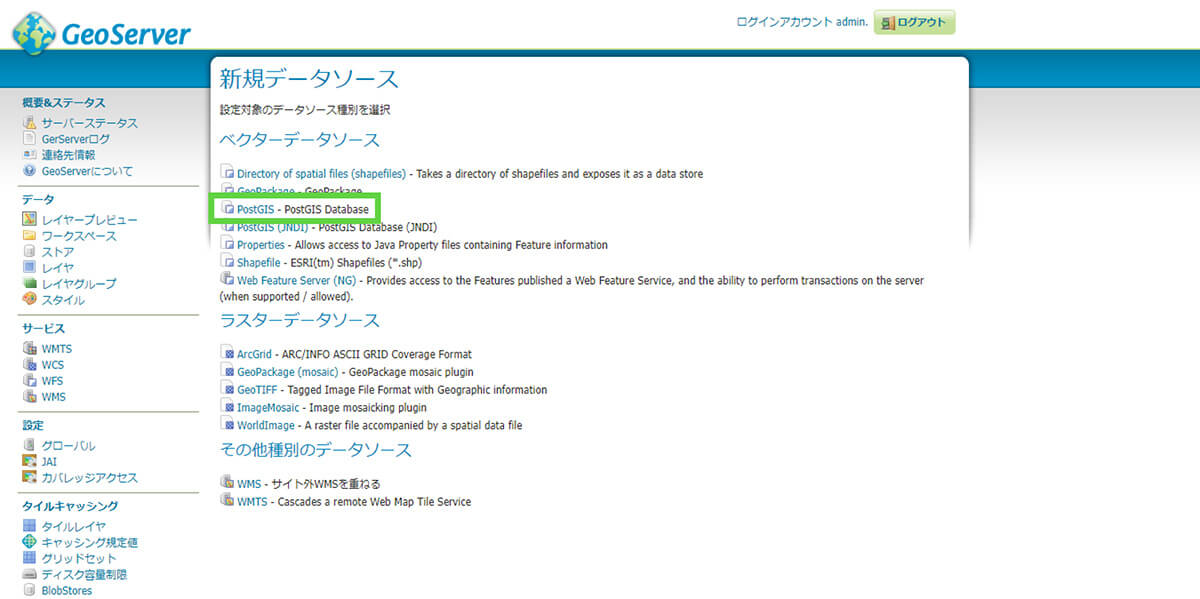

データソースを尋ねられたら、「PostGIS」を選択します。

下記のようにデータソースに関する情報を入力し、［保存］をクリックします（下記で明示していない入力欄は、デフォルトのままとします）。

保存すると、指定したデータベースに含まれるテーブル一覧が表示されます。

［4］スタイルを登録する

続いて配信する際の線の色や太さなどを定義する「スタイル」を登録します。

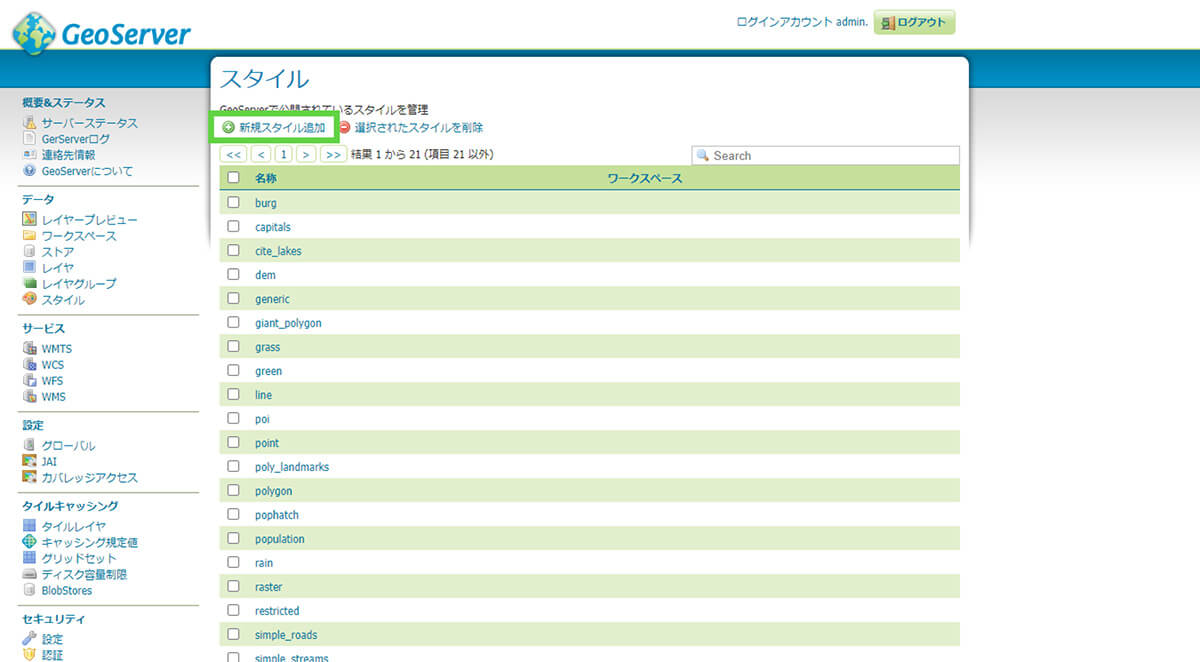

左側のメニューで［スタイル］をクリックします。スタイルの設定画面が開いたら、［新規スタイル追加］をクリックします。

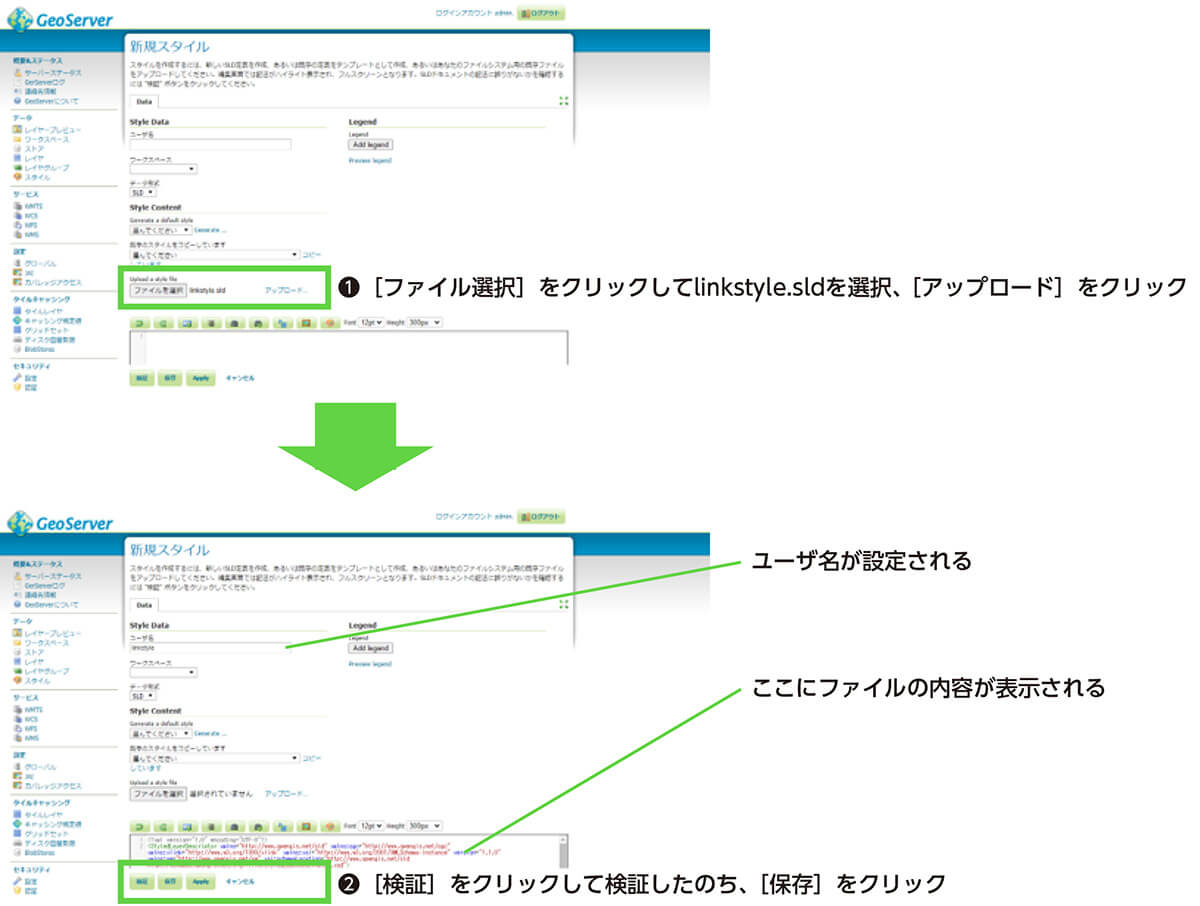

新規スタイル追加の画面が開いたら、［Upload a style file］の部分で、QGISからエクスポートしたスタイルファイル（linkstyle.sld）を選択します。選択したら、その右の［アップロード］をクリックして、アップロードします。

すると、ユーザー名として「linkstyle」が設定され、ファイルの内容がテキストボックスに表示されます。［検証］をクリックして検証したあと、［保存］をクリックして保存します。

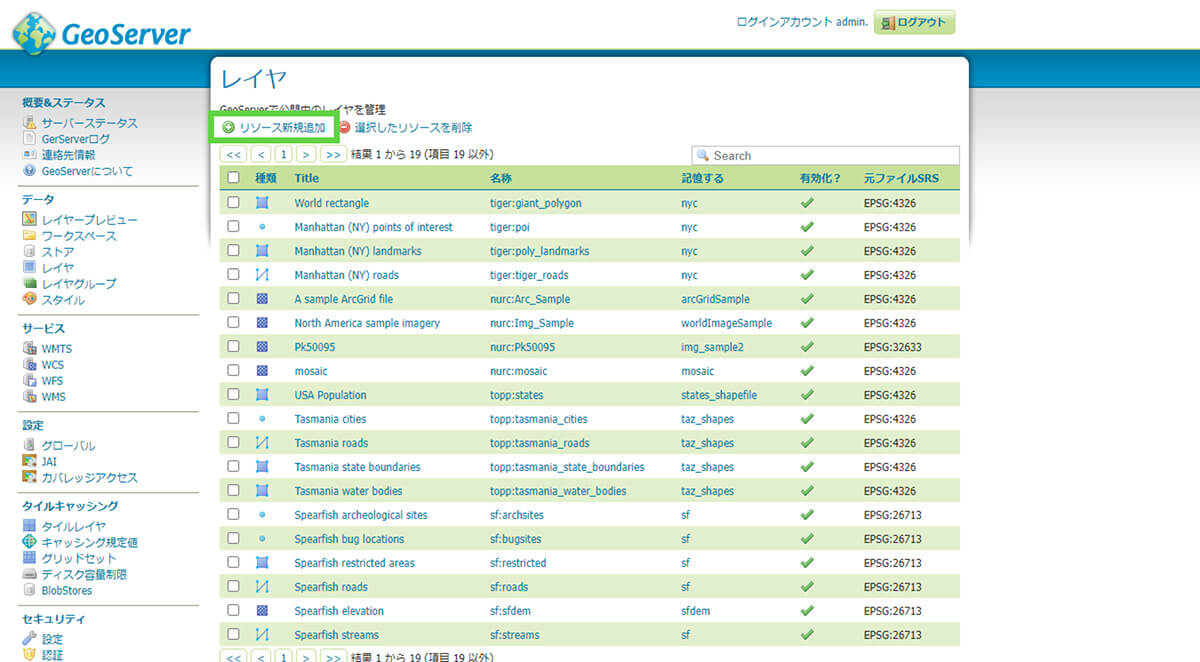

［5］レイヤを公開する

左側のメニューで［レイヤ］をクリックします。レイヤの設定画面が開いたら、［リソース新規追加］をクリックします。

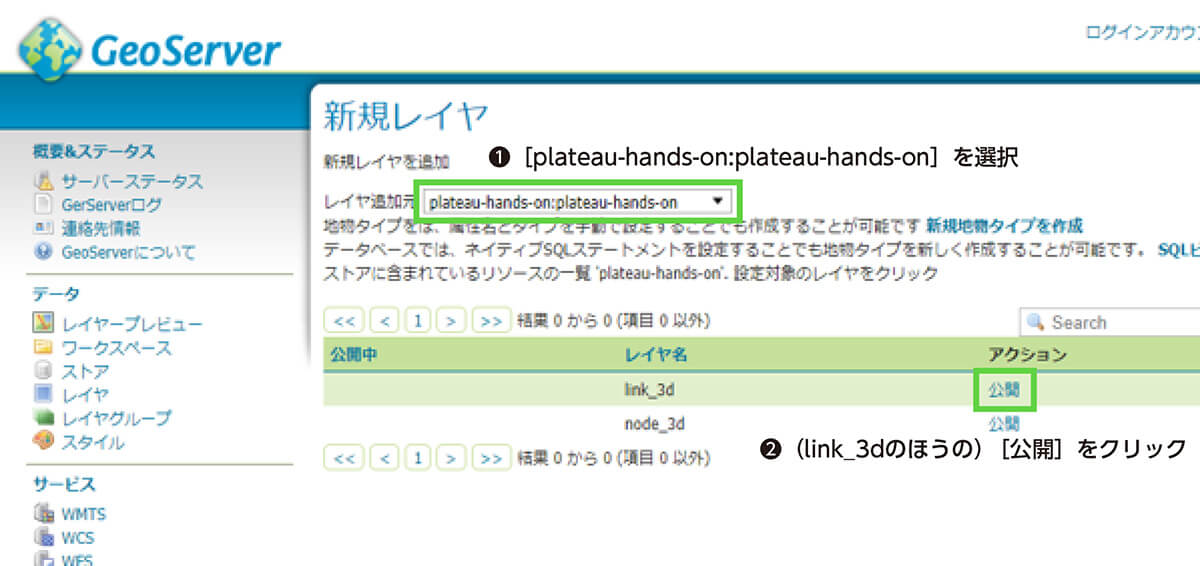

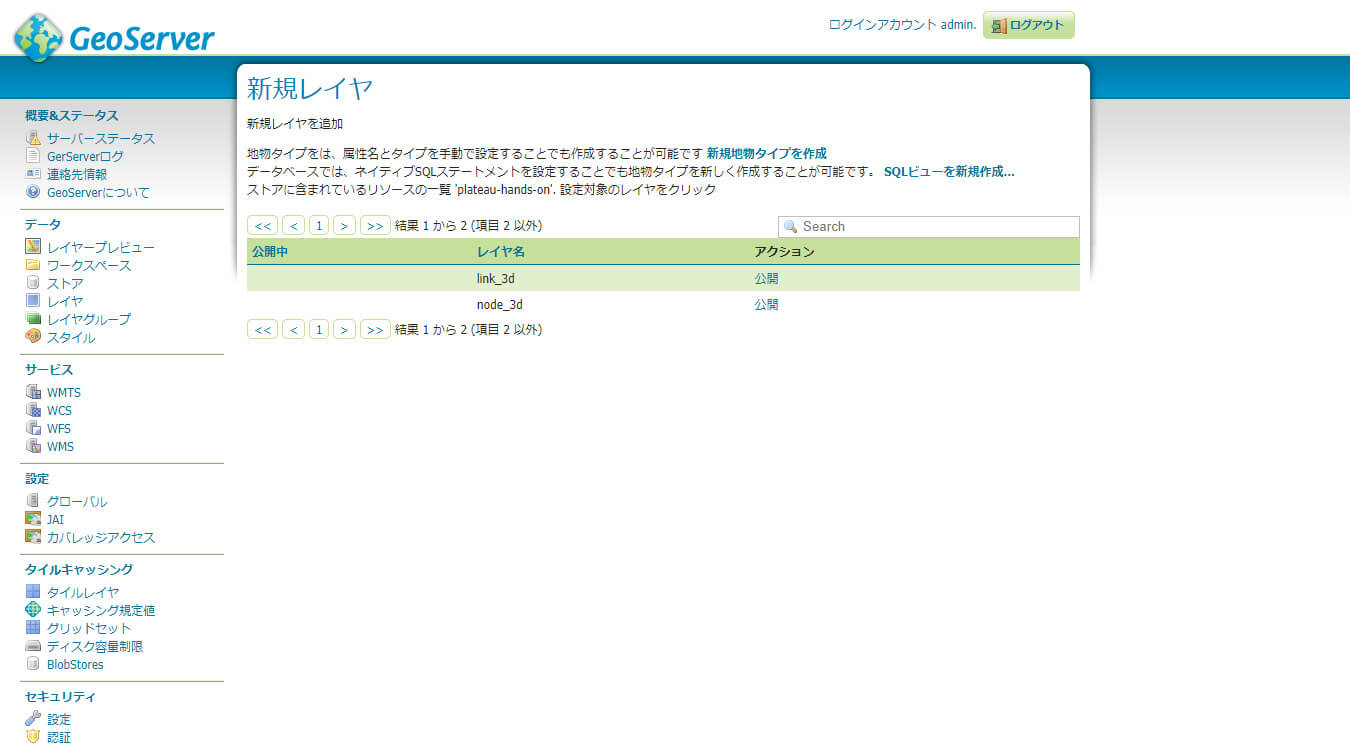

新規レイヤ画面が表示されたら、［レイヤの追加元］で［plateau-hands-on:plateau-hands-on］を選択します。すると、「link_3d」と「node_3d」が表示されます。
今回は、このうちの「link_3d」を公開します。link_3dの［公開］のリンクをクリックします。

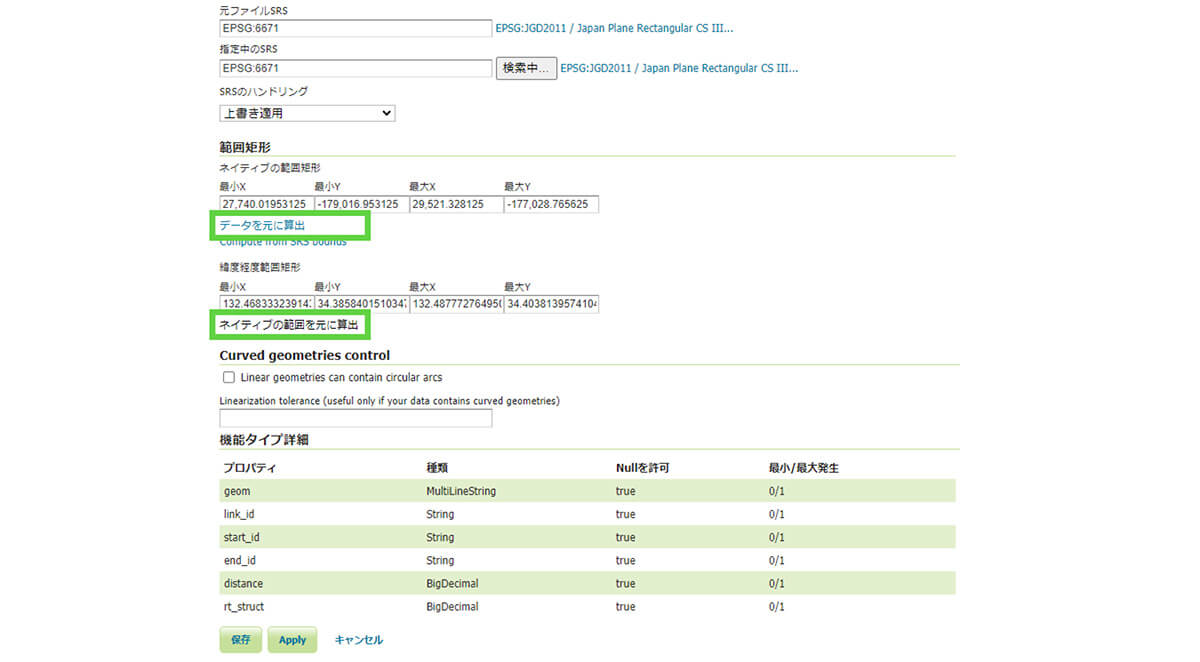

レイヤ編集画面が表示されたら、公開範囲を設定します。下のほうにスクロールすると、「範囲矩形」の項目があります。次のように操作してこれらの値を設定したら、［保存］をクリックします。

①ネイティブの範囲矩形

［データを元に算出］をクリックします。

②緯度経度範囲矩形

［ネイティブの範囲を元に算出］をクリックします。

［6］レイヤスタイルを適用する

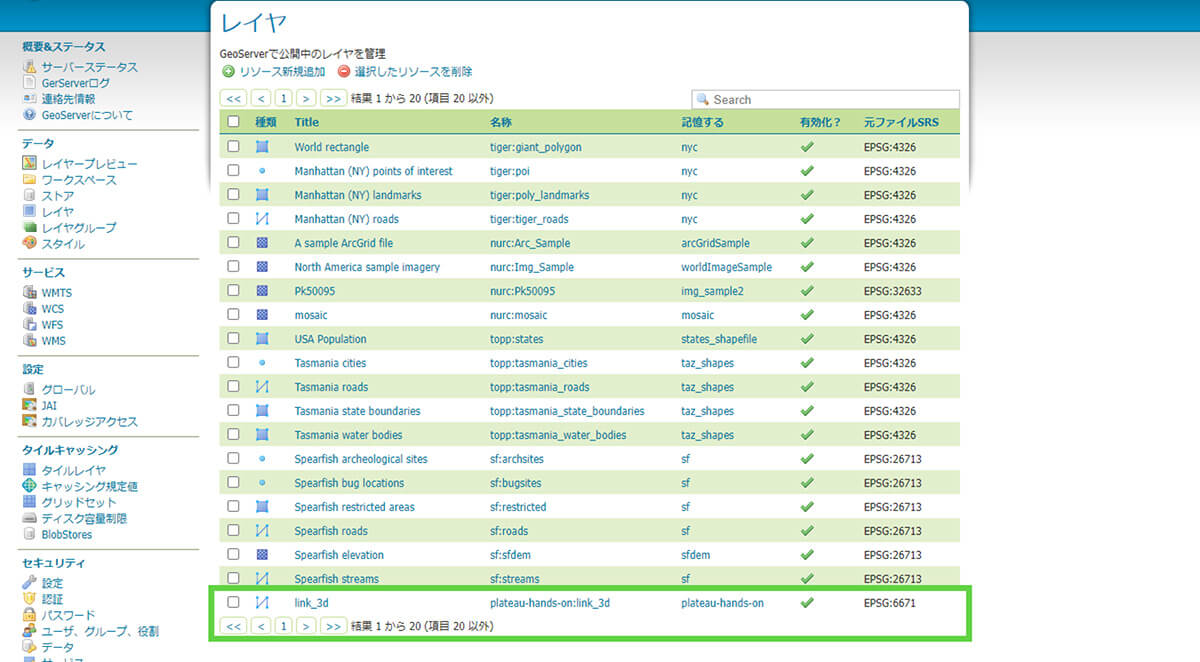

保存すると、一番下に、いま保存したlink_3dが追加されるので、それをクリックして編集します。

レイヤの編集画面が開いたら、スタイルを定義します。

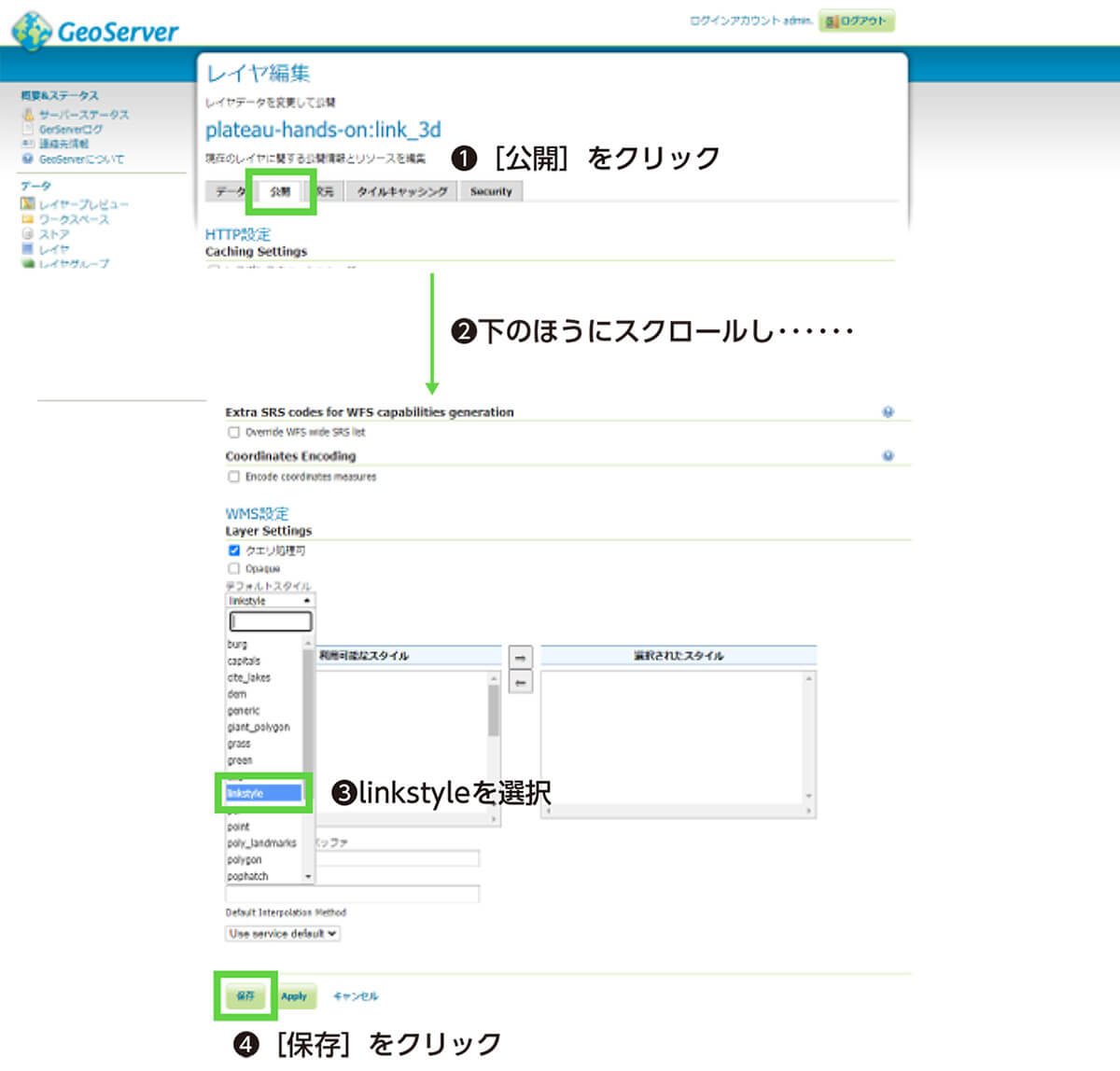

［公開］タブをクリックして開きます。下のほうにスクロールして「WMS設定」の項目があります。このデフォルトスタイルで［linkstyle］を選択して［保存］をクリックします。

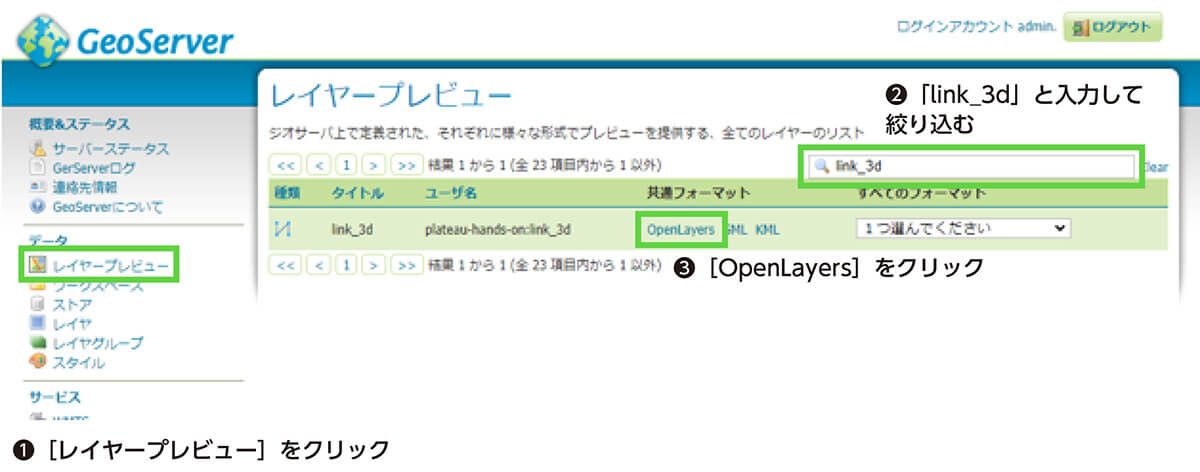

［7］レイヤプレビューを確認する

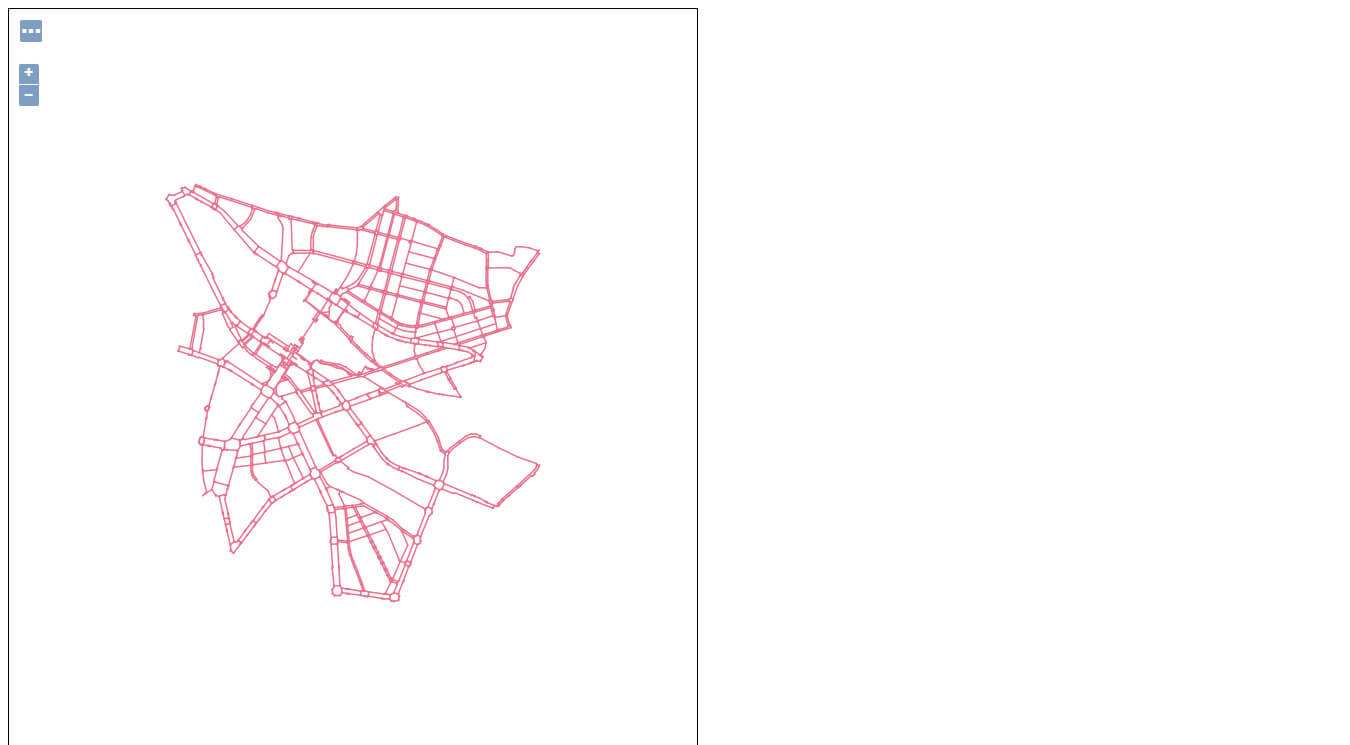

設定内容をレイヤプレビューで確認します。メニューから［レイヤプレビュー］をクリックすると、レイヤ一覧が表示されます。下のほうにスクロールすると、これまで編集してきたlink_3dがあるので、そこの項目の［OpenLayers］をクリックします。

すると別ウィンドウで、レイヤのプレビューが表示されます。

■コンテナを再起動する

以上で設定完了です。コンテナを一度停止して、再起動します。

「docker compose up」と入力して起動していたコマンドプロンプトで［Ctrl］＋［C］を押して、コンテナを止めます。

コンテナを停止したら、作業ディレクトリのwebapps/geoserver.warを削除してください。

これは次回、起動したときに、ふたたびgeoserver.warが展開され、これまでGeoServerに対して施した設定が消えてしまうことを避けるためです。

geoserver.warを削除したら、もう一度、Dockerコンテナを起動してください。

docker compose up

19.4.5 _ PLATEAU VIEW 1.1で参照できるようにする

最後に、GeoServerで配信するように設定した歩行空間ネットワークの経路をPLATEAU VIEW 1.1のデータカタログから参照できるように構成します。

■変更するファイル

PLATEAU VIEW 1.1はTerriaJSおよびTerriaMapをベースとしたシステムであり、設定ファイルなどは、TerriaMap¥wwwrootフォルダに含まれます。
ここでは、次の2つのファイルを変更（追加）します。

①init/hands_on.json

本トピック向けにカスタマイズした設定ファイルです。同フォルダのplateauview.jsonをベースに編集したものです。新規に作成します。

②config.json

PLATEAU VIEW 1.1の（＝ベースのシステムであるTerriaMapの）設定ファイルです。デフォルトでは、plateauview.jsonを参照するように構成されているので、次のように変更することで、①のhands_on.jsonを読み込むように構成します。

"initializationUrls": ["hands_on"],

■変更ファイルのコピー

どちらのファイルも本トピックで配布しているファイルのSRC/TerriaMap/wwwrootにあります。docker cpコマンドでコンテナ内にコピーすれば反映されます。

【手順】PLATEAU VIEWの設定ファイルをコピーする

［1］SRC ¥TerriaMap¥wwwrootをカレントフォルダにする

コマンドプロンプトを開き、SRC¥TerriaMap¥wwwrootをカレントフォルダにします（「･･･略･･･」の部分は、ご自身の環境に合わせてください）。

cd ･･･略･･･¥SRC¥TerriaMap¥wwwroot

※上記リスト内、「¥」表記の箇所はフォントの設定によっては半角バックスラッシュとなります。なお、文字コードとしては同じですので、リストからコピーのうえ使っていただいて構いません。

［2］ファイルコピーする

これまでの手順では（docker-compose upを実行する手順では）、本トピックのコンテナは、plateau_demoという名前で実行されています。

このDockerコンテナ内では、該当するディレクトリは、/usr/local/work/TerriaMap/wwwrootです。

そこでDockerコンテナにファイルをコピーするdocker cpコマンドを使って、次のようにファイルコピーします。

docker cp init¥hands_on.json plateau_demo:/usr/local/work/TerriaMap/wwwroot/init/
docker cp config.json plateau_demo:/usr/local/work/TerriaMap/wwwroot/

※上記リスト内、「¥」表記の箇所はフォントの設定によっては半角バックスラッシュとなります。なお、文字コードとしては同じですので、リストからコピーのうえ使っていただいて構いません。

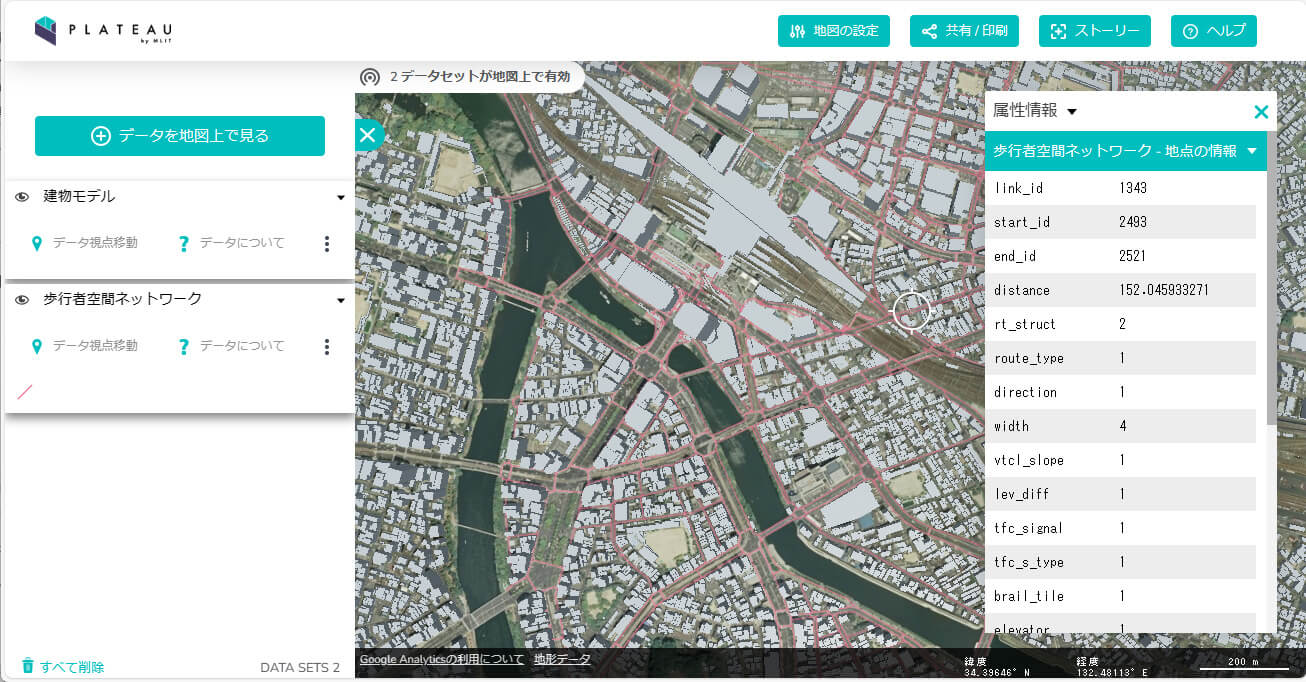

■動作の確認

ブラウザで「http://localhost:8080/plateau/」を開き、変更点を確認します。
次の点が変更されています。

・広島市を中心に表示される

・データカタログとして［歩行空間ネットワーク］がデフォルトで選択され、道路に重なって表示される

・歩行空間ネットワークで表示されている経路をクリックすると、属性情報が表示される

■カスタマイズの内容

hands_on.jsonでは、次の点をカスタマイズしています。

①初期表示位置の変更

initialCameraとhomeCameraを修正し、初期表示位置（経緯度、高さ）・方向を変更しています。initialCameraが初期表示位置、homeCameraがホームボタン押下時の方向です。

"initialCamera": {
  "west": 132.44260414011882,
  "south": 34.37661020684377,
  "east": 132.52218201535285,
  "north": 34.4134506523117,
  "position": {
     "x": -3562077.3036708836,
     "y": 3889724.314190411,
     "z": 3579840.7448215405
},
"direction": {
    "x": 0.6019807825356082,
    "y": -0.6573521815742026,
    "z": 0.4533290712467638
},
"up": {
   "x": -0.30616195866755636,
   "y": 0.33432334932262747,
   "z": 0.8913432297171197
 }
},
"homeCamera": {
   "west": 132.3,
   "south": 34.25,
   "east": 132.6,
   "north": 34.55
},

②背景地図（ベースマップ）の修正

背景地図は、baseMapsで指定します。

"baseMaps": {
  "items": [
{
  "item": {
    "type": "composite",
    "id": "/basemap//全国最新写真 (シームレス)",
    "name": "全国最新写真(シームレス)",
    "members": [
      {
          "type": "cesium-terrain",
          "id": "/basemap//全国最新写真 (シームレス)/terrain",
          "name": "tokyo-23ku-terrain",
"ionAccessToken":eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJqdGkiOiI3NGI5ZDM0Mi1jZDIzLTRmMzEtOTkwYi0zZTk4Yzk3ODZlNzQiLCJpZCI6NDA2NDYsImlhdCI6MTYwODk4MzAwOH0.3rco62ErML11TMSEflsMqeUTCDbIH6o4n4l5sssuedE",
          "ionAssetId": 286503,
          "attribution": "地形データ：基盤地図情報数値標高モデルから作成（測量法に基づく国土地理院長承認（使用）R 3JHs 259）"
         },
        {
            "type": "open-street-map",
            "opacity": 1,
            "id": "/basemap//航空写真/imagery",
            "name": "航空写真",
            "url": "https://gic-plateau.s3.ap-northeast-1.amazonaws.com/2020/ortho/tiles/",
            "fileExtension": "png",
            "attribution": "東京 23 区の地形と空中写真"
          },

③データカタログの追加

データカタログは、catalogで指定します。

・idは一意のIDを設定します。

・type:groupを設定すると、階層構造を設定できます。子階層のデータはmembersに追加します。

・建築物モデル（3D Tiles）はtype:3d-tilesを設定します。ソースのURLをurlに設定します。type:compositeとすることで、複数のソースのデータを一つのデータセットとして表示できます。

・GeoServerのレイヤ（WMS）はtype:wmsを設定します。アクセスURLをurlに設定します。アクセスURLのフォーマットは「http://[WebサーバーのIPアドレス]/geoserver/[ワークスペース名]/wms」です。layersにはレイヤ名を設定します。フォーマットは「[ワークスペース名]:[レイヤタイトル]」です。パラメータがある場合、parametersで指定します。

"catalog": [
   {
      "id": "//データセット",
      "name": "データセット",
      "type": "group",
      "isOpen": true,
      "members": [
              {
                     "id": "//データセット/建築物モデル",
                     "name": "建築物モデル",
                     "type": "composite",
                     "hideSource": true,
                     "members": [
                        {
                            "id": "//データセット/建築物モデル（広島市中区）",
                            "name": "建築物モデル（広島市中区）",
                            "type": "3d-tiles",
                            "hideSource": true,
                            "url": "https://assets.cms.plateau.reearth.io/assets/68/444ea3-37c5-451d-95c2-19ffc8828a70/34100_hirosima-shi_2022_3dtiles_1_op_bldg_34101_naka-ku_lod1/tileset.json"
                        },
                       {
                           "id": "//データセット/建築物モデル（広島市東区）",
                           "name": "建築物モデル（広島市東区）",
                           "type": "3d-tiles",
                           "hideSource": true,
                           "url": "https://assets.cms.plateau.reearth.io/assets/74/8795a3-6d2e-4038-8a86-21d2b5e4da8e/34100_hirosima-shi_2022_3dtiles_1_op_bldg_34102_higashi-ku_lod1/tileset.json"
                      },
                     {
                           "id": "//データセット/建築物モデル（広島市南区）",
                           "name": "建築物モデル（広島市南区）",
                           "type": "3d-tiles",
                           "hideSource": true,
                           "url": "https://assets.cms.plateau.reearth.io/assets/d9/610e68-ade4-4780-9ab2-a9470335c760/34100_hirosima-shi_2022_3dtiles_1_op_bldg_34103_minami-ku_lod1/tileset.json"
                        }
                      ]
                 },
                {
                   "id": "//データセット/歩行者空間ネットワーク",
                   "name": "歩行者空間ネットワーク",
                   "type": "wms",
                   "url": "http://localhost:8083/geoserver/handson/wms",
                   "layers": "handson:link_3d"
                 }
        ]
  }
],

（4）初期表示するレイヤ

初期表示するレイヤのIDを、workbenchに設定します。

"workbench": [
    "//データセット/建築物モデル",
   "//データセット/歩行者空間ネットワーク"
]

<!-- Uncomment following filter to enable CORS in Tomcat. Do not forget the second config block further down.
   <filter>
      <filter-name>cross-origin</filter-name>
      <filter-class>org.apache.catalina.filters.CorsFilter</filter-class>
      <init-param>
        <param-name>cors.allowed.origins</param-name>
        <param-value>*</param-value>
      </init-param>
      <init-param>
         <param-name>cors.allowed.methods</param-name>
         <param-value>GET,POST,PUT,DELETE,HEAD,OPTIONS</param-value>
      </init-param>
      <init-param>
         <param-name>cors.allowed.headers</param-name>
         <param-value>*</param-value>
      </init-param>
   </filter>
   -->

<filter-mapping>
    <filter-name>cross-origin</filter-name>
    <url-pattern>/*</url-pattern>
</filter-mapping>
